电动旋转反冲洗二次滤网实际构造-连圣华康牌

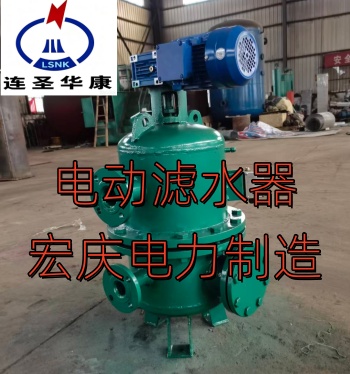

制造单位：连云港市宏庆电力辅机开发有限公司 用途：安装于凝汽器循环水进水管道，拦截水草、贝壳、塑料薄膜，保护凝汽器管束，保障胶球清洗装置正常运行。 设备形式：卧式（主流），也可做立式、角式结构；设计压力 1.0MPa；网芯转速≤8r/min；运行水阻力≤0.04MPa；过滤孔径 φ48mm（可定制）。

一、本体各部件实际构造

1. 壳体筒体组件

1）筒体母材 Q235B 碳钢钢板卷制焊接，全部焊缝做水压渗漏试验；筒体内壁做防腐涂层。 2）筒体两端设置铰链式人孔门，打开可直接检修、检查网芯；带支座落地固定； 3）开孔：进水法兰、出水法兰、排污法兰、排气阀接口、放水阀接口；壳体两侧预留压差测压取压口；筒体喷涂水流流向标识。 4）内部焊装前后轴承座，内置高分子尼龙轴套，支撑主轴旋转，减少磨损。

2. 旋转网芯组件（核心过滤部件）

1）整体轮辐骨架 + 多道加强筋板组焊为整体转子； 2）滤网板：304 不锈钢激光打孔板；海水工况升级 316L；焊接在骨架上；滤网可承受 0.15MPa 压差，不鼓包、不开裂变形。 3）水流流向：循环水从壳体进入，从网芯外侧向内过滤，杂物截留在滤网外表面，净水穿过网芯流向凝汽器； 4）主轴：304 不锈钢通长主轴，两端支撑在壳体轴承座，带动整个网芯缓慢旋转。

3. 电动驱动传动机构

1）外置摆线针轮减速电机，带力矩过载保护；滤网被杂物卡死，电机自动停机、可反转保护并输出报警信号。 2）主轴轴封：机械密封组合填料密封，杜绝壳体轴头向外漏水。 3）传动连接：电机输出端通过联轴器连接设备主轴；设置旋转限位，防止超程转动。

4. 内置强排污装置（宏庆结构特点）

筒体内装有长条弧形排污斗（杂物导引器），紧贴滤网外表面； 工作：网芯旋转，脏污滤网表面依次扫过排污斗开口；排污斗与外部电动排污阀连通，依靠系统压差实现反向冲洗，薄膜、丝状杂物被刮洗冲入排污斗，从排污口排出；冲洗过程其余滤网区域持续通水，机组不断流。

5. 排污管路配套

筒体外部配电动排污蝶阀，与电机 PLC 程序联动；排污管口法兰，排污管道要求短直，引至循环水排水沟，减小背压影响排污效果。

6. 压差检测部件

配置压差变送器，采集滤网进出口压差信号，信号送入电控柜；压差达到设定值，自动启动整套反冲洗流程lyg266.com。

二、电气控制构造（PLC 就地电控柜）

1）电控柜体冷轧钢板喷塑，防护等级 IP54，户内户外均可使用。 2）三种运行模式：

· 压差自动模式：压差超限自动启动旋转 + 排污；

· 定时自动模式：按设定时间周期定时冲洗；

· 就地手动模式，检修调试操作。 3）具备故障报警：电机过载、阀门故障；提供无源干接点，可接入电厂 DCS 系统远程监控状态、故障信号lyg266.com。

三、整机材质配置表

四、实际工作流程（构造对应的动作逻辑）

1）正常过滤：循环水进水进入壳体，水由网芯外侧向内穿过滤网，杂质拦在滤网外表，净水从出口流向凝汽器。 2）堵塞触发：杂质堆积，压差升高到达设定值。 3）自动冲洗：PLC 开启电动排污阀，启动减速电机带动网芯缓慢旋转；滤网各区域依次对准内部排污斗，系统水压反向冲刷滤网，污物排入排污管路。 4）冲洗完成，压差回落，电机、排污阀自动关闭复位。

五、供货完整范围

二次滤网本体、电动减速机总成、不锈钢网芯转子组件、内置强排污斗组件、电动排污阀、压差变送器、PLC 就地控制柜、配对法兰、密封垫片、地脚螺栓、产品说明书、出厂水压试验报告。

六、安装检修构造条件

1）设备卧式水平安装，进水侧保留足够直管段；按流向接管；前后建议装切断阀，条件允许配置旁通管路，方便隔离检修设备。 2）人孔门正对检修通道，方便开盖检查滤网； 3）排污管道尽量缩短，减少背压；电控柜布置在干燥通风位置。 4）维护：打开人孔可目视检查滤网完好；轴封处滴水可压紧填料；减速机定期补润滑脂。
