板框式滤油机

2020/6/19 11:22:27 字体:  浏览 1

板框式滤油机加压

目  录



一、用途………………………………………………

二、主要结构特征……………………………………

三、外型结构与工作原理图…………………………

四、主要技术参数……………………………………

五、调整及试车………………………………………

六、操作规程…………………………………………

七、机器的维护和保养………………………………

八、简易故障的排除方法……………………………

九、随机附件…………………………………………



一、板框式滤油机用途:

BASY系列板框式滤油机(加压)是专供电厂、钢厂、油库及有关工厂企业对液压油、润滑油、变压器油、淬火油、透平油、导热油、压缩机油、绝缘油、柴机油等工业用油进行过滤,去除杂质和微量水分,提高油液的清洁度与耐压性能,对油液有很好的净化作用,是非常理想的滤油回收设备。

二、板框式滤油机主要结构特征:

此机是由齿轮泵、滤清器、安全阀、回油阀、滤床、压力表、滤板、滤框、滤油纸、油盘、前支架、后支架、底盘、联轴器、以及电动机等部件组成。

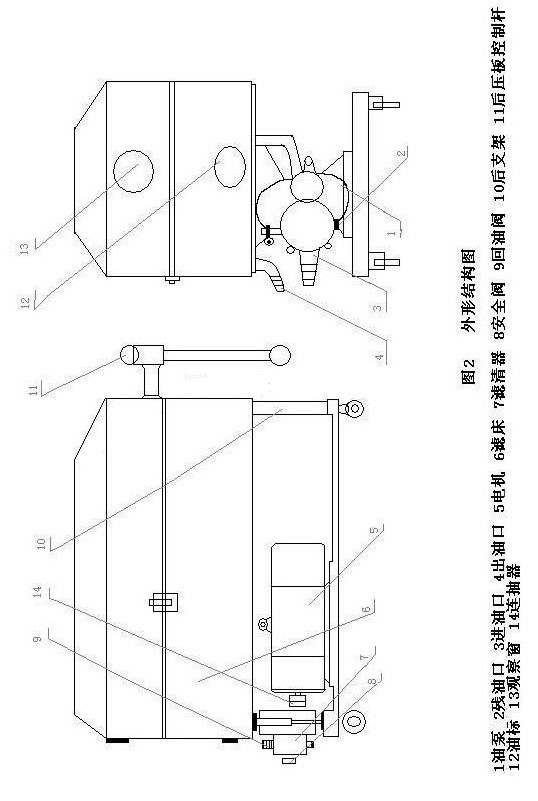

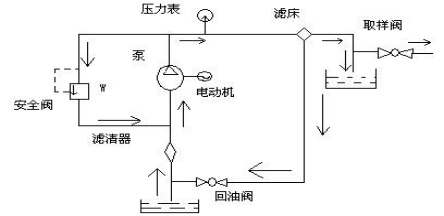

三、板框式滤油机外型结构与工作原理:

齿轮泵、联轴器以及电动机安装在底盘上,滤清器安装在齿轮泵的前侧。在滤清器上装有回油阀门,滤床安装在齿轮泵的上方,其中滤板滤框顺序交替组成过滤室。滤纸夹在滤板和滤框的中间。进出油口钢丝软管连接在进出管接头上,当油液从滤清器进油口被吸入,通过滤清器排除掉较大的颗粒杂质后,再进入齿轮泵,齿轮泵在电机的带动下旋转产生挤压力,使油液进入滤床,渗透滤油纸后将油液杂质过滤干净。由于滤油纸的毛细管作用,可以吸收油中残留水分,然后将油液从出油管排出。本机采用底盘滚轮结构,可以任意移动。

四、板框式滤油机主要技术参数:

名称

单位

型号防爆

BASY

0.7/224

BASY

1.2/224

BASY

1.4/224

BASY

1.8/280

BASY

2.0/280

BASY

2.2/280

BASY

3.2/280

BASY- 50

BASY- 80

BASY -100

BASY- 125

BASY- 160

BASY-200

BASY- 300

额定流量

L/min

50

80

100

125

160

200

300

过滤面积

平方米

0.7

1.2

1.4

1.8

2.0

2.2

3.0

过滤压力

MPa

0.25

最大过滤压力

MPa

0.588

过滤精度

μm

5

滤纸规格

mm

234×234

234×234

234×234

300X300

300X300

300X300

300X300

电机功率

kW



1.5

3

3

4

进口管径

吋



1.5

2

2

2

出口管径。



1

1.5

1.5

2

注:   (B)、表示防爆系列,易燃油品一定要使用防爆型。

五、板框式滤油机调整及试车:

1、滤床上滤板,滤框,滤纸的放置位置是,在贴近两端止推板与压紧板各放置3张滤纸、然后放置滤板,再放置滤框,滤板与滤框交替顺序安放,板与框之间各放2张滤纸,滤板与滤框放置时应注意同侧的撑耳形状应为一致。否则将失去过滤能力,滤纸应使用清洁干燥的滤纸,滤板,滤框,滤纸安装完毕后,应复查位置是否正确,然后压紧手柄,最后盖上油盖。(注意:压紧手柄不允许加长操作)

2、检查各部分是否有松动现象,用手转动连轴器,看是否有卡阻现象。一切正常后,瞬间启动电动机看油泵旋转方向是否和箭头方向一致,不得反向。接电源时应整机接地。

3滤油机的进出油口通过钢丝软管与储油器连接,关闭回油阀门,准备就绪,方可启动机器。

六、板框式滤油机操作规程:

1、操作者应熟悉本机的性能以及操作方法。

2、机器启动后,应检查压力表的读数情况,一旦有异常现象,立即停机检查。

3、正常工作压力0.2MPa 左右,工作一段时间后,压力会升高到0.4MPa以上或比开始压力低时,说明杂质已经覆盖了整个滤纸或滤纸被击破,须更换新滤纸。

4、根据油的干净度,在循环过滤2—3倍后,取油样检测化验,直到合格为止。

5、安全阀在出厂时已经调试好,不得随便拆卸。

6、工作时如发现油箱的渗油位置超过油标,开启回油阀门,将油排净后,再关闭回油阀门。

7、过滤结束,清洗机器,涂上防锈油,放置在干燥通风的地方。

七、板框式滤油机机器的维护和保养:

1、所有的密封表面,应涂上防锈油。

2、滤网、梯型螺杆等要清洗干净,涂上防锈油。

3、所有的管道接头,应包扎好,防止异物进入管道系统。

4、在移动过程中,要防止撞击,翻倒,以免机器损伤,降低机器的工作性能。

八、板框式滤油机简易故障的排除方法:

故障原因

排除方法

油路系统连接处漏油

拧紧螺冒或更换密封圈

滤油量不足

1、清洗滤清器

2、检查滤板滤框同侧撑耳是否一致

3、滤纸的孔是否对准滤板的孔

安全阀漏气压力小

1、调整弹簧压力至安全阀开启压力

2、将安全阀清洗后用金刚砂研磨

滤油机不能启动

1、保险丝烧断应更换

2、插头接触不良,检查后予以更换

九、板框式滤油机随机附件:

1、使用说明书

2、产品出厂合格证

3、耐压耐油管(2件)

4、油管喉(2件)

注:使用前请把板框安放整齐,并把丝杆夹紧,防止假紧导致漏油
