飞灰取样器

2017/10/25 9:55:18 字体:  浏览 162

          飞灰取样器↑飞灰等速取样器↑飞灰取样装置↑自吸式飞灰等速取样器↑旋流式飞灰等速取样器↑便携式飞灰取样器↑等速飞灰取样器↑移动式飞灰取样器↑全自动飞灰取样器↑新型飞灰取样器↑固定式飞灰取样装置等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:

               该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

               注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

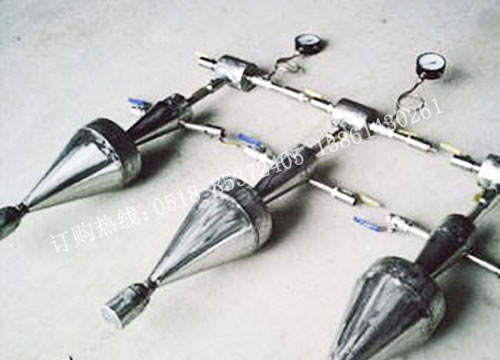

 飞灰取样器|飞灰取样装置  飞灰等速取样器|飞灰等速取样装置

 旋流式飞灰取样器  自吸式飞灰取样器

一、飞灰取样器定义:

     目前,国内电厂飞灰含碳量的取样方法基本上采用撞击式飞灰取样器取样分析;或者采用积落式取样。由于这些方法欠科学,很难取得真实的并且符合飞灰实际成份的样品,这样就给飞灰含碳量的准确测量带来困难。这就说明:如果用缺乏代表性的飞灰样品测定含碳量,再依据此数据计算热效率,那么,热效率的可信度就应划上问号了。

     针对这个问题,我们研制开发了新型飞灰等速取样器。该取样器用于电厂(站)锅炉尾部烟气飞灰的等速连续取样,使飞灰含碳量得到准确的检测,为锅炉热效率的科学计算提供可靠的依据,取样真实可靠,是新一代飞灰取样的设备。

     飞灰等速取样器是取代撞击式和积落式取样的新型产品,飞灰取样器现已被广泛应用于锅炉尾部烟气飞灰的等速连续取样,使飞灰含碳量得到准确的检测,为锅炉热效率的科学计算提供了效为可靠的依据。取样真实可靠, 是新一代飞灰取样的设备。新型飞灰取样器是针对电厂、电站烟道取样自主研发的一款自动化设备,它具备定点取样,定时取样,可以通过简单设置,即可实现取样管贯穿管道整个截面进行等速取样,可以设定任何取样时间。

二、飞灰取样器结构简介及功能:

     1、取样头——烟气流由此口进如取样器。

     2、取样管——烟气流由取样头,经过此管进入旋风子分离器。

     3、传压管——通过传压管的压力显示来调整飞灰在取样管内的流速等于在烟道内的流速。

     4、“U”型管——是取样管与烟道内的压力显示器。

     5、引导管——通过引出管的压力小于烟道内的压力使烟气流进入取样装置。

     6、旋风子分离器——烟气流在此处进行分离,飞灰进入集灰漏斗,气体从引出管排出。

     7、集灰漏斗——收集旋风子分离器的落灰。

     8、取样瓶——装飞灰样品用。

三、飞灰取样器参数:

     1、飞灰取样器 的取样枪¢20-25mm平头取样枪,取样孔¢6-8mm。

     2、管道内气流速度:15-30m/s。

     3、飞灰取样器 需用压缩空气压力:0.3-0.6Mpa。

     4、飞灰取样器 的取样时间:2-3min/次。

四、飞灰取样器原理、优点:

     当烟气流进入飞灰取样器取样嘴后,利用压缩空气形成负压抽气作用,经过取样管,沿飞灰取样器器壁切线方向进入旋风子分离器,再沿器壁至上而下旋转,在旋转过程中,飞灰因重力惯性作用,被甩到器壁上,并沿器壁靠重力作用落入集灰漏斗进入取样瓶,而气体由引出管排出。当烟气流速为6m/s--14m/s范围时,等速取样率>95%,取样器也可用抽气泵做动力源,可实现无间断运行,在机组负荷70~/F--100%范围内,具有等速调节功能。

飞灰取样器特点:

     1、取样器中间加装活动接头,方便拆装,减少焊接件,这样可以得到较准确的、具有代表性的烟气飞灰。

     2、飞灰取样器具备独特的防漏接口,无跑冒粉现象。

     3、飞灰取样器 由整体不锈钢制造,不堵塞,不腐蚀,可露天布置。

     4、1人操作,2分钟采样, 随时、快捷、工作轻松。

     5、取样枪可隐退于保护管内,磨损小,寿命长。

五、飞灰取样器安装说明:

     1、在烟道上钻孔,将取样管伸入烟道里,使取样头朝向烟气来流方向。(根据情况定,厂家可以自配防磨套)

     2、将密封法兰与烟道焊接,并与取样管焊接确保密封。

     3、将取样管与旋风补集器用螺母连接,用硅胶管将测压管与U型管相连。

     4、将旋风捕集器与引出管及阀门连接,再用导管将取样系统与引风机挡节板后的某一位置相连(即在此处开一孔,将导管焊上)。

     5、将取样系统(烟道外部分)和整个捕集器打上保温,防止取样后结露堵塞管道。

六、飞灰取样器操作程序说明:

     1、打开阀门 A,并确保7与件8连接密闭,调整阀门开度,使U型管内的水位高度相等,开始取样。

     2、取样持续5-10分钟后,关闭阀门 A,旋下件8取样瓶,送分析室分析。

     3、每次取完样后,再打开阀门 A,抽吸5分钟清除取样管里的积灰(也可用压缩空气吹扫)。

     4、若取样管堵塞后,用压缩空气吹扫。

七、飞灰取样器工作过程:

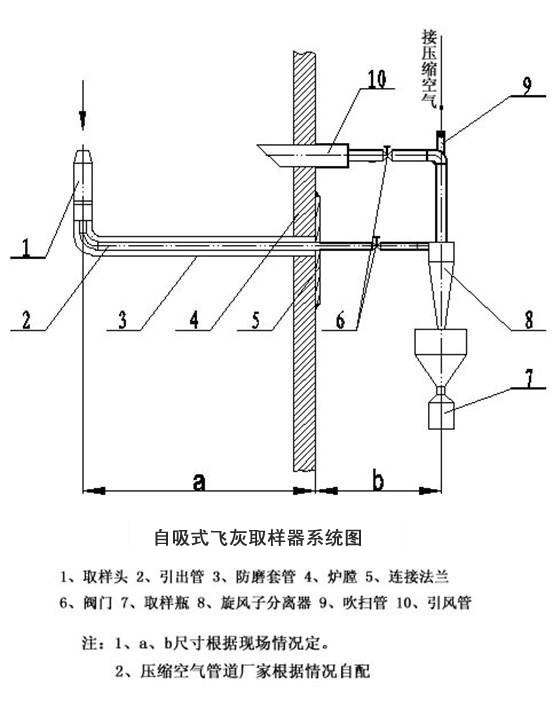

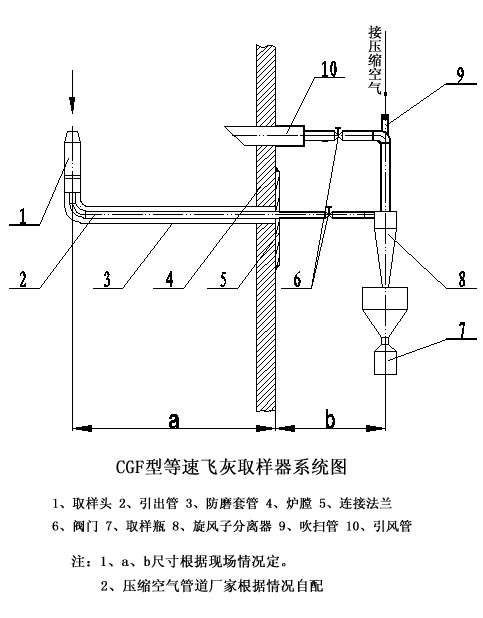

    如图1所示,烟气流进入取样嘴后,经过取样管,沿器壁切线方向进入旋风子分离器,再沿器壁至上而下旋转,在旋转过程中,飞灰因中立惯性作用,被甩到器壁上,并沿器壁靠重力作用落入集灰漏斗进入取样瓶,而气体由引导管排出。

    当烟气流速为 6m/s-14m/s 范围时,等速取样率>95%,取样器也可用抽气泵做动力源,可实现无间断运行,在机组负荷70%-100%范围内,具有等速调节功能。运行可靠,操作方便,无需专人维护。

     注:(1)该装置一般装于空气预热器的烟道上,若烟道宽度大于2m时,只安装1台取样器。

         (2)连接式过度用的管接头都采用水暖设备,中间因加装一些活动接头,以便拆装方便,焊接件数尽量减少。

         (3)连接式焊接要求密闭。



八、飞灰取样器订货需知:

    用户在订货时需要提供下列数据:

     1、订货数量;

     2、烟道直径;

     3、空间安装位置;

     4、产品型号;

     5、是否加装防磨套;
