管式冷油器

2017/10/25 9:51:35 字体:  浏览 129


          管式冷油器↑管式冷油器用途↑管式冷油器结构↑管式冷油器特点↑管式冷油器↑管式冷油器型号↑管式冷油器安装等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:

               该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261
              注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

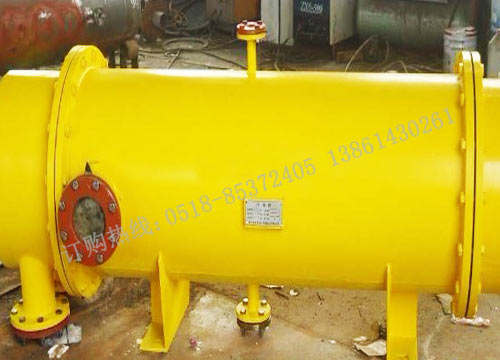

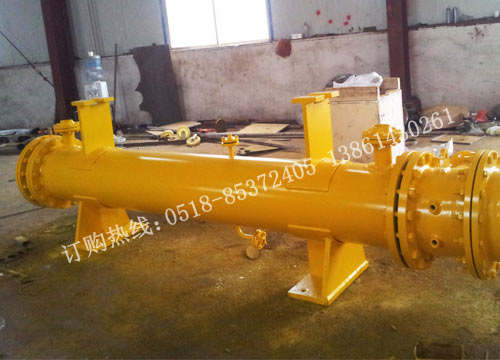

 管式冷油器(立式 采用不锈钢管)  管式冷油器(卧式 材质铜管)

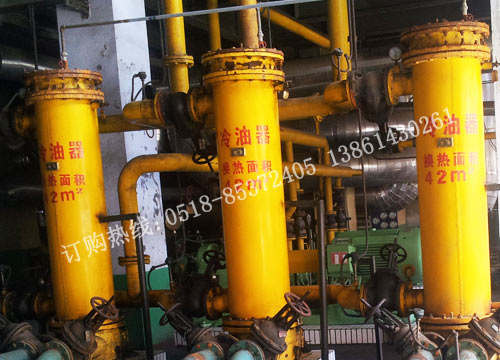

 管式冷油器生产现场  立式安装(管式冷油器串联)

一、管式冷油器用途:

  LY型管式冷油器是电力系统中普遍使用的一种油冷却设备,利用该设备可使具有一定温差的两种液体介质实现热交换,从而达到降低油温,保证电力设备正常运行的目的,主要用于设备润滑油冷却、变速系统油冷却、变压器油冷却及汽轮机的油系统、磨煤机的油系统循环冷却等。

二、管式冷油器结构形式:

  管式冷油器按安装形式,分为立式和卧式两种;按冷却管形式分为光管式和强化传热管式两种;按冷却管材质分为铜管和不锈钢管两种。需根据不同的场合、使用性能等要求进行正确选用。

三、管式冷油器特点:

  1、换热管可采用0.5-0.7mm的薄壁不锈钢管材,提高了整体换热性能,在相同的换热面积下,总体的传热系数比铜管提高2.121-8.408%。

  2、管材可采用铜管或TP304、TP316、TP316L等优质不锈合金钢,使其具有较高的硬度,管子的钢度也明显提高,因此,具有很强的耐高温蒸汽的冲击性能及抗振性能。

  3、采用优质不锈钢管后由于管子内壁光滑,使得其边界层流底层厚度减薄,既强化换热,又提高了抗结垢性能。

  4、为了消除焊接应力,全部不锈钢管在保护气体中以1050℃高温进行热处理。

  5、所有不锈钢管均采用压差进行泄漏检查,液压试验至MPa,分种无压降。

  6、采用优质不锈钢管后抗氯离子能力强、设备造价低廉。

四、管式冷油器型号:

汽轮机
型   号


冷油器
型   号


冷却面积
M2


冷却油量
t/h


设计温度


最高工作水温


设计水量
t/h


配套台数


备注


进油


出油


N1.5

MW


LY-10


10


8


55


45


33


25


1





N3

 MW


LY-10


10


8


55


45


33


25


2





N 6

MW


LY-12.5


12.5


8.7


55


45


33


25


2





N 12

MW


LY-17.5


17.5


12.6


55


45


33


30


2





N 15

MW


LY-20


20


12.6


55


45


33


30


2





N 20

MW


LY-30


30


27


55


45


33


65


2





N 25

MW


LY-35


35


30


55


45


33


85


2





N 30

MW


LY-42


42


36.9


55


45


33


102


2





N 50

MW


LY-48


48


40


55


45


33


112


2





N100

MW


LY-55


55


47


55


45


33


135


2





N125

MW
N135

MW


LY-60


60


52.8


55


45


33


150


2





N200

MW


LY-75


75


72


55


45


33


170


2





N300

MW


LY-95


95


120


55


45


33


200


2





五、管式冷油器安装运行与维修:

   1、正确放置冷却油,保证进油,出油管道相对联接位置准确。

   2、进出水管道法兰和安装底脚螺栓应现场配装。

   3、所有管道法兰和阀门密封处,密封严密无泄露。

   4、管式冷油器投动前,应对管路进行清洗,防止泥沙植物堵塞散热管。

   5、管式冷油器投运时,应先缓慢开启进油阀及顶部放气阀(直气角)排尽其壳体内的气体,即关闭顶部放气阀,先开启出口油阀,然后,全开冷油器出水口阀门、空气放尽后关闭,根据冷油器出口油温调整出水阀,保持油温正常。

   6、在严寒季节停运冷油时,应将冷油器中的冷却水排尽,以免冻裂设备。
