发电机定子冷却水新型滤网(激光打孔滤水器)

2020/6/19 11:17:07 字体:  浏览 11

发电机定子冷却水新型滤网激光打孔滤水器



一、 前言

二、 结构特点

三、 技术规格

四、 选型

五、 型号意义

六、 使用说明

七、 清洗说明



一、 前言

发电机定子冷却水新型滤网激光打孔滤水器高精密激光打孔滤水器是我公司根据国家电力公司《防止电力生产重大事故的二十五项重点要求》第11.3.1.111.3.1.2条发机内冷水系统滤网需将钢丝、铜丝滤网等更换为激光打孔的不锈钢新型滤网,防止滤网破碎进入发电机线圈的规定而开发生产的一种高科技产品,其产品特点是采用了高强度激光打出的微孔网板,可阻挡杂质及颗粒进入发电机线棒,防止杂质堆积而造成线棒阻塞的事故发生。

二、 发电机定子冷却水新型滤网激光打孔滤水器结构特点

1、 安全性高。彻底消除了因滤网破碎而导致内冷水线棒堵塞 的事故隐患。

2、 对于大型发电机、汽轮机油系统的最后过滤也能起到阻挡前面滤网碎片的功效。所以也适用于电厂油系统。

3、 精度高,均匀性好。由于采用激光打孔,所以网孔精度及均匀性均呈现出非常规则的特点。

4、 强度及抗腐蚀性高。激光网板的优质材料保证了在大强度高冲击的水流下稳定工作的性能,同时耐腐蚀性也非常出色。

三、 发电机定子冷却水新型滤网激光打孔滤水器技术规格

1、 激光微孔10μm——300μm,考虑水阻因素,通流比一般推荐110

2、 微孔直径最小可达0.3mm,但考虑水阻因素,一般推荐为0.5mm,最大也可至1mm

通流比:指精密滤水器进出口管径面积与内部滤芯过流面积之比,一般推荐为16.5,部分水中杂质较多,流通条件较差的可适当增加。

四、 发电机定子冷却水新型滤网激光打孔滤水器选型

我们将根据客户的现场尺寸,在满足通流比的情况下,为客户量身定做不同形式的滤水器,如高进低出式、斜插式、侧进中出式等等。

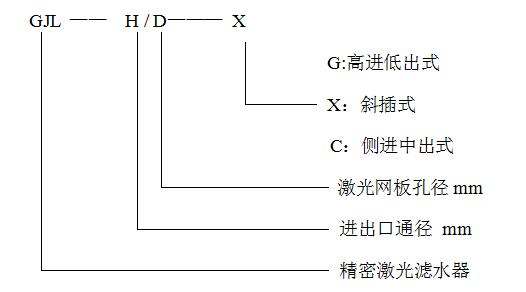

五、 发电机定子冷却水新型滤网激光打孔滤水器型号意义

六、 发电机定子冷却水新型滤网激光打孔滤水器使用说明

1、 将滤水器装入系统焊接法兰时注意焊接过程中勿将焊渣溅入滤芯上。

2、 试机前最好将管路系统清洗干净。

3、 试压时先打开进水口阀门,关闭出水口阀门,并打开排空阀。

4、 当排空阀出水后将其关闭,并打开出水口阀门即可投入正常运行。

七、 发电机定子冷却水新型滤网激光打孔滤水器清洗说明

1、 如果开始试机时系统较脏,可在走两三遍水后将滤水器上部法兰打开,轻轻取出滤水器滤芯。

2、 取出滤芯后将滤芯浸在清水里用软毛刷清洗芯外部,清洗时注意勿用坚硬物体碰击滤芯体。

3、 打开底阀,将滤筒内脏物清洗出去。

4、 将滤芯轻轻装入滤筒内,放好垫片及法兰盖,拧紧螺栓。

5、 在正常运行后,如水质较好,可半年至一年按上述程序清洗一次。
