锅炉消声器

2017/10/25 9:43:33 字体:  浏览 143

        锅炉消声器锅炉消音器锅炉点火排汽消声器■锅炉蒸汽消声器■低压蒸汽消声器■锅炉风机消声器■锅炉排汽消声器等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:
        该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261


         注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

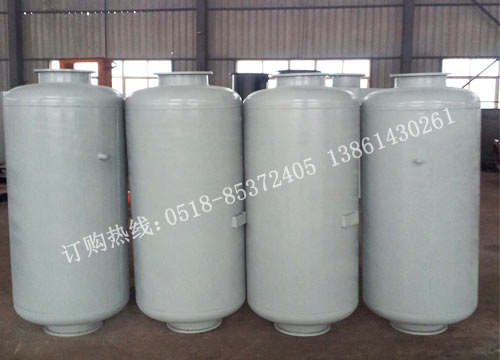

 锅炉消声器(不锈钢或碳钢材质)  锅炉点火排汽消声器(材质:不锈钢)

 锅炉消音器(垂直安装、材质:不锈钢或碳钢)  锅炉风机消声器(蒸汽、高压、进出口)


       蒸汽锅炉及有关热力设备的蒸汽排放所发出的噪声,远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值(附录一、二)。为此我公司生产了实用新型蒸汽消声器系列产品,主要使用于发电、化工、冶金、纺织等工业部门中的锅炉、汽轮机等热力设备蒸汽排放的有效消声降音。

       锅炉消声器是将高温高压蒸汽及低压蒸汽在消音器内经一次扩容降压后,进入二次降压体,经大容积扩容降压形成低压或超低压蒸汽喷出后,再经降压体外的一只组合型多材料复合结构的阻声吸音罩再次消声降音后排向大气中。该型式工业消声降噪设备具有安全系数高、消声值大、设备外形尺寸小、重量轻及安装方便等优点。该锅炉消声器是由连云港市宏庆电力辅机有限公司生产。

锅炉消声器特点:

       锅炉消声器根据大孔喷注降压消声的原理,通过优化设计,其降噪指标,安全性能和使用寿命远优于市场上同类产品,可更好的满足工业的低压、中压、次高压、高压、超高压、亚临界等参数的各种锅炉,压力容器管道排汽气放空及其锅炉安全门,锅炉释放门排汽气的降噪需要。锅炉小孔型消声器也称小孔型消音器,其消声原理是:将一个大的喷口,在保持相同排气量的前提下,改为许多小孔来代替,而小孔将高频声移到人耳不敏感的超声范围,从而达到降噪的目的。

       本系列消声器是根据抗、喷、阻复合消声原理研制,具有消声量大、体积小、重量轻及安装方便等优点。根据用途的不同,以下介绍几种常用形式消声降音设备:

1、锅炉点火排汽消声器(TB型)

       为抑制高压汽流排放噪声,当前世界上已具有多种形式的消声器,其原理大多采用多级节流降压,由于其结构复杂、重量大、难以解体检修,因而限制了其应用范围。本新型结构的消声器克服了上述缺点。

本消声器系综合了最合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸多原因,使噪声仍然高于标准值。为此,在降压体外设计了一只双层结构的阻声罩,它系根据降压体所发出的剩余噪声的频谱特性所设计,用以有效的吸收剩余噪声。当用户按要求安装后,总消声量可达36~42分贝。

型  号

类 别

外  型  尺  寸

底  座  螺  孔

接 管 规 格

配套

汽轮机型号

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TB-39-35/15()



中压

1556

1356

460

322

20

4

57×3.5

N6

TB-39-65/25(过)

1848

1648

560

392

20

4

76×4

N12

TB-39-100/35()

1818

1618

675

472

20

4

108×4.5

N20

TB-39-130/40()

1890

1690

675

472

20

4

108×4.5

N25

TB-54-35/10()



次高压

1296

1096

460

322

20

4

57×3.5

N6

TB-54-75/25()

1564

1364

560

392

20

4

76×5

N12

TB-100-130/40()

1854

1654

675

472

20

4

108×4.5

N25

TB-100-130/65()



高压

2142

1942

675

472

23

4

108×4.5

N25

TB-100-220/60()

2142

1942

675

472

23

4

133×10

N50

TB-100-220/85()

2466

2266

675

472

23

4

133×10

N50

TB-100-410/100()

2646

2446

675

472

23

4

159×10

N100

TB-140-420/100 670/100()

超高压



2358

2158

675

472

23

4

133×16

N125 N200

TB-140-670/200()

2854

2654

805

565

27

4

233×16

N200

TB-170-1000/200(过)

亚临界

3100

2900

805

565

27

4

133×18

N300

TB-28/510-610/40()

再热器出口

1854

1654

675

472

20

4

133×10

N200

TB-39-555-1000/100(过)

2646

2446

675

472

27

4

168×8

N300

2、蒸汽安全门消声器(TA型)

       众所周知,对于锅炉等热力装置的安全门,其排汽既应避免过大的噪声,更应让汽流顺利排出,为此以往常见的多级节流及小孔喷注的消声手段即不宜采用,这种限制历来是安全门消声器的设计难点,也是安全门消声器消声效果差的原因。本实用新型用于安全门的消声器同样采用了抗、喷、阻的消声原理,其中以大孔扩容代替了直径较小的控流孔,在结构上更强化了抗、阻消声机理,达到了理想的消声效果。

型  号

类 别

外  型  尺  寸

底  座  螺  孔

接 管 规 格

配套

汽轮机型号

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TA-39-65/15()

中压

1334

1134

380

272

20

4

89×5

N12

TA -54-75/25(过)

次高压

1686

1486

440

314

20

4

108×5

N12

TA -100-130/80()

高压

2610

2360

673

474

23

4

159×5

N25

TA -100-220/85()

2610

2360

673

474

23

4

219×6

N50

TA -100-220/125()

2234

1984

825

79

23

4

273×7

N50

TA-100-410/70()

2076

1876

685

483

23

4

273×7

N100

TA-140-420/100()

超高压

2270

2020

825

579

23

4

273×7

N125

TA-140-670/100()

270

2020

825

579

23

4

219×8

N200

TA-140-670/200()

2455

2205

1160

810

27

4

273×8

N200

TA-170-1000/280()

亚临界

2960

2710

1310

914

23

4

273×14

N300

TA-28/510-670/100()

再热器

出口

2054

1804

785

552

23

4

325×13

N200

TA-39/555-1000/155(过)

2344

2094

935

655

27



325×18

N300

3、低压蒸汽消声器(TD型)

       各工矿企业使用着大量0.13Mpa及以下的低压锅炉及声源设备。在电站热力系统中有着大量的低压热力装置,如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备的排汽管要求配置结构轻便、安装方便的消声设备。宏庆公司针对不同的消声对象,设计有专用的除氧器系列、背压式汽轮机系列及其他系列产品,可满足用户的要求。

型  号

类 别

外  型  尺  寸

底  座  螺  孔

接 管 规 格

配套

汽轮机型号

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TA-39-65/15()

中压

1334

1134

380

272

20

4

89×5

N12

TA -54-75/25()

次高压

1686

1486

440

314

20

4

108×5

N12

TA -100-130/80()

高压

2510

2260

673

474

23

4

159×5

N25

TA -100-220/85()

2510

2260

376

474

23

4

219×5

N50

TA -100-220/125()

2084

1834

825

579

23

4

273×7

N50

TA-100-410/70()

1976

1776

685

483

23

4

273×7

N100

TA-140-420/100()

超高压

2120

1870

825

579

23

4

273×7

N125

TA-140-670/100()

2120

1870

825

579

23

4

219×6

N200

TA-140-670/200()

2305

2055

1160

810

27

4

273×7

N200

TA-170-1000/280()

亚临界

2810

2560

131

914

27

4

273×7

N300

TA-32/336-670/200()

再热器

出口

2160

1910

985

690

27

4

426×7

N200

TA-39/336-1000/200()

2264

2014

955

655

27



325×7

N300

4、锅炉风机消声器(CF型)

       宏庆公司根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。上述消声降音设备其效果能满足《工业企业噪声卫生标准》的要求,已在国内获得了广泛采用。

序号

型号

风机铭牌(风量)

公称尺寸(m)

参考重量(kg)

电站锅炉应用举例(供订货参考)

1

CF--5

4~6万m3/h

B

H

1750

N6型汽轮机、35T/H锅炉送风机进风

2

CF--7

6~7

1.2

1.6

2400

N12型汽轮机、60T/H锅炉送风机进风

3

CF--10

8~12

1.2

2.4

2950

N25型汽轮机、120T/H锅炉送风机进风

4

CF--13

11~15

1.6

2.4

3400



5

CF--18

15~20

2

2.4

4400

N50型汽轮机、220T/H锅炉送风机进风

6

CF--20

18~23

2.4

2.4

4650



7

CF--23

20~25

2.0

,

3.4

5500

N100-N125型汽轮机、400-410T/H锅炉送风机进风

8

CF--25

23~29

2.0

4.0

5850



9

CF--35

30~42

2.8

3.2

7200



10

CF--45

38~50

4.0

3.0

10500

N200型汽轮机、670T/H锅炉送风机进风

11

CF--50

45~60

4.0

3.2

13600



12

CF--60

50~70

4.8

4.0

14400

N310型汽轮机、1000T/H锅炉轴流式送风机进风

13

CF--70

60~85

5.2

4.0

18500



14

CF--90

75~100

5.5

5.5

21000



15

CF--100

90~115

5.6

6.0

23000



消声设备选型指南

1、本厂生产的蒸汽消声器分下列三大类型

1)TB型消声器:用于高、中压锅炉点火排汽消声,由表1选型。

2)TA型消声器:用于高、中压蒸汽安全门排放消声,由表2、3选型。

3)TD型低压通孔消声器:用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声,由表4、5选型。

凡表中未列入的,用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料,由我公司代为选型。

2、型号模式:


(Ⅰ) 由两个或三个英文字母组成

第一字母表示消声器结构特征

T—通孔式消声器。

P—小孔式消声器。(非抗、喷、阻复合型)

第二字母表示消声对象

B—锅炉点火排汽及其他人工排汽。

A—各类声源设备安全门。

D—低压通孔式消声器。

C—冲管用。

当用于某些特殊用途时,还设置了用英文小写字母表示的第三字母,

如:

b—背压式汽轮机

y—除氧器

(II)表示锅炉蒸汽的绝对压力,at(对于中间再热机组的再热器,则用分式中的分母表示温度)。

(III)分子表示锅炉蒸发量T/H;分母表示消声器排汽量T/H。

此外,对需要区分过热蒸汽及饱和蒸汽的消声器,在第III栏后,另加(过)或(饱)字样,以示区别。

附录一  火力发电厂设备噪声表

,

声波dB(A)

噪   声   源

130

高压及高压以上锅炉排汽放空

125

高、中压锅炉排汽放空

120

中、低压锅炉排汽放空、背压式汽轮机抽汽排空;大型球磨机

115

锅炉定期排污放空

110

背压式汽轮机排汽放空;大型鼓风机进口;柴油发电机

105

高压除氧器排汽;高中压汽轮机启停疏水排汽;锅炉连续排污;大型发电机磁机进风口

100

射汽式抽气器排汽;汽轮油泵排汽;大型发电机进风口;大型鼓风机

95

汽机房运行层;大型小泵房;中型电动机

90

汽机房零米层;中型水泵房

附录二  工业企业噪声卫生标准

1、中国、美国工业企业噪声时限标准

适用于新建、改建企业允许噪声表dB(A)

每个工作日接触
噪声时间(小时)

标 准 名 称

中国79年国标

美国77年国标

8(工作环境)

85

85

4

88

90

2

91

95

1

96

100

1/2

105

105

1/3



110

1/4



115
