固定式飞灰取样装置

2017/11/3 10:46:27 字体:  浏览 184

       固定式飞灰取样装置↑移动式飞灰取样器↑飞灰取样器↑飞灰取样装置↑飞灰等速取样器↑自吸式飞灰等速取样器↑旋流式飞灰等速取样器↑便携式飞灰取样器↑等速飞灰取样器↑全自动飞灰取样器↑新型飞灰取样器等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:

               该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

               注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

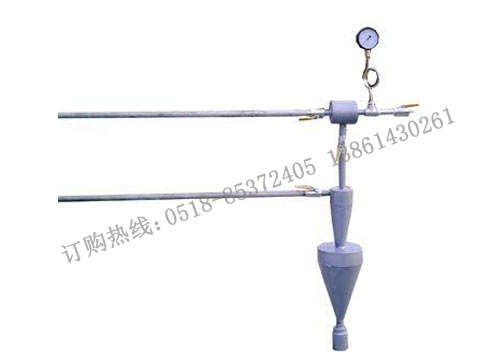

 固定式飞灰取样装置安装现场  飞灰取样器|固定式飞灰取样装置

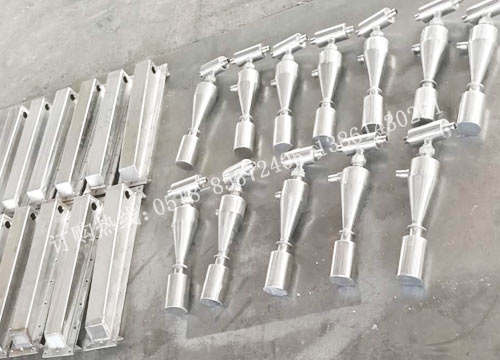

 便携式飞灰取样器  固定式飞灰取样器|型飞灰取样装置

一、固定式飞灰取样装置概述

      固定式飞灰取样装置,主要用于电厂(站)锅炉尾部烟气飞灰的等速连续取样,使飞灰含碳量得到准确的检测,为锅炉热效率的科学计算提供可靠依据。取样真实可靠,是新一代飞灰取样的设备。

      本设计采用压缩空气为动力,用抽气器抽吸使取样器内产生负压达到取样目的。该装置同时还具有反吹扫功能,避免取样口堵塞问题的出现,易于取样。等速取样是通过调节压缩空气压力、流量而得到控制,这样使飞灰含碳量得到准确的检测。

      该装置与国内同类型的产品不同的是,在压缩空气阀后加装调压阀。;因一般电厂提供的压缩空气的压力在6~8Kg左右,单靠压缩空气阀来调节很难达到飞灰取样装置所需的工作压力,往往因压力过大或过小而取样失真,没有代表性。

二、固定式飞灰取样装置结构形式

固定式飞灰取样装置主要由下列几部分组成:

      1、取样管——插入烟道中,取样口朝向煤粉气流来向,飞灰由此口进入取样装置。形式为多点取样。

      2、分离器——将飞灰和气体分离,飞灰因重力作用被旋转气流甩到器壁,再靠重力作用,落入集粉器。分离后的气体至上而下沿器壁下旋至底部,再沿中间路线上升至顶部,从顶部出气口排出,实现固、气的分离。

      3、抽气器——压缩空气进入抽气器内通过气流喷射,使取样装置内形成负压。

      4、取样阀——取样时,将此阀打开,靠压缩空气由出气口排气形成的负压,抽吸分离器中的空气,使烟道中的飞灰从取样口进入取样装置,进行取样。

      5、吹扫阀——当需要清扫取样管中的残留飞灰时,关闭吹扫阀,打开取样阀,迫使压缩空气进入分离器从取样管进入烟道中,达到反吹扫功能。

      6、调压阀——调整此阀门的开度,可控制压缩空气的压力流量和改变取样装置的取样速度,使取样器能达到等速取样。

      7、取样瓶——将分离器分离出的飞灰样品集中存放,供标定之用。

      8、固定法兰---将取样装置固定密封在烟道上。

三、固定式飞灰取样装置工作原理

      固定式飞灰取样装置是利用负压抽吸和旋风分离原理将飞灰从烟道道中吸出并进行固、气分离而研制成功的。

      飞灰取样过程中,所有阀门为开启状态,当压缩空气从进气管进入抽气器时,在其射流作用下使整个取样装置内形成负压,因分离器和其底部的集粉瓶是封闭连接,能与外部连通的唯一进口只有取样管。所以负压产生后促使烟道中的飞灰沿取样管进入取样装置,飞灰在分离器中分离,并进入集粉瓶,而气体及少许细粉从分离器的上部出口被压缩空气带出,并重新送入烟气管道中,对工作场所不产生污染。

      增加吹扫阀的作用是:在取样前和取样后,关吹扫阀,开取样阀又可以吹扫取样管中的残留,以防取样管被飞灰堵塞。并保证取样准确。

四、固定式飞灰取样装置操作程序

1、吹扫

      取样前要将取样管吹扫干净,防止堵塞取样管。

      ①、开启取样阀11;关闭吹扫阀9;吹扫取样管1~3分钟,关闭所有阀门将取样瓶中的灰清理干净,将取样瓶放回原处,注意取样瓶口与分离器接口的密封。

2、取样

      取样前所有阀门为关闭状态,首先开启压缩空气阀6;根据压缩空气调压阀上的压力表7显示来调节压缩空气压力,将压缩空气压力调节到所需压力范围。(根据烟道中的负压来调节)

      在压缩空气压力调节好的情况下,先开启吹扫阀,过1-2分钟再打开取样阀,即开始取样。取样时间根据压缩空气的压力大小来确定,一般3-5分钟,取样完成,取样结束后关闭所有阀门,取下取样瓶,将样品取出;将取样瓶方回原处,保证接口处的密封。

3、型号:FH-XXX 型号说明:FH:飞灰取样装置。XXX:烟道尺寸。

五、固定式飞灰取样装置后附简图:

产品外形图


1、取样管2、取样瓶3、分离器4、活接头5、压缩空气接管6、压缩空气阀7、调压阀8、射气抽气器9、吹扫阀10、射气管11、取样阀

安装示意图

1、取样管2、取样瓶3、分离器4、活接头5、压缩空气接管6、压缩空气阀7、调压阀8、抽气器9、吹扫阀10、射气管11、取样阀12、安装固定法兰

六、固定式飞灰取样装置安装说明:

      1、在烟道上钻孔,将取样管伸入烟道里,使取样头朝向烟气来流方向。

      2、将密封法兰与烟道焊接,并与取样管确保密封。

      3、该装置一般装于空气预热器的烟道上,若烟道宽度大于2m时,应在烟道上对称安装2台取样器,若宽度小于2m时,只安装1台取样器。

      4、安装时抽气器上的箭头和调节阀底部的箭头必须顺着气流方向装,否则达不到取样效果。
