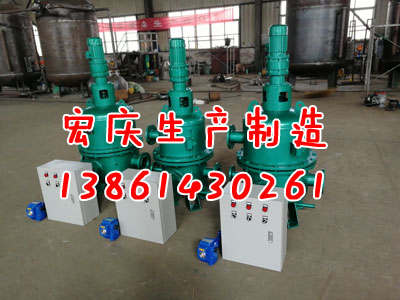

自动反冲洗滤水器





一、自动反冲洗滤水器简介

自动反冲洗滤水器是一种利用滤网直接拦截水中的杂质,去除水体悬浮物、颗粒物,降低浊度,净化水质,减少系统污垢、菌藻、锈蚀等产生,以净化水质及保护系统其他设备正常工作的精密设备,水由进水口进入自动反冲洗滤水器机体,由于智能化(PLC、PAC)设计,系统可自动识别杂质沉积程度,给排污阀信号自动排污。

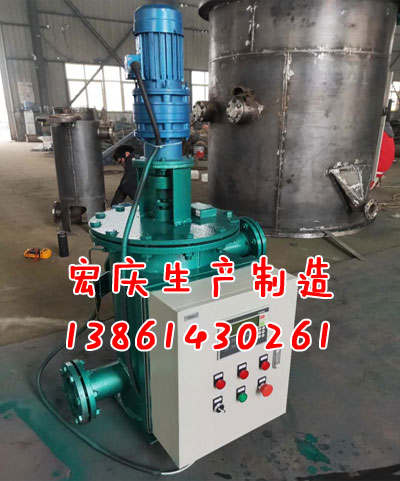

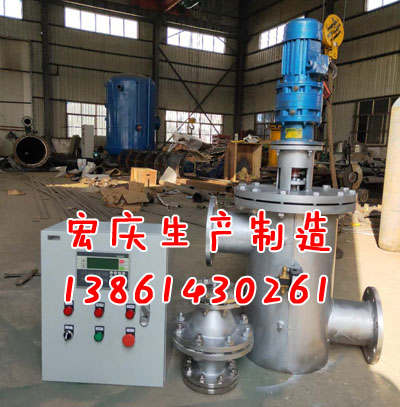

        自动反冲洗滤水器是目前在水处理行业应用比较广泛的设备,其简单的设计以及良好的性能使污水达到zui佳的过滤效果。主要组件有:电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。
        自动反冲洗滤水器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控滤水器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水,可以监控滤水器的工作状态,自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求。

自动反冲洗滤水器运行及控制不需外接任何能源就可以自动清洗过滤,自动排污。反冲洗期间不断流,清洗过滤周期可以调节,全自动清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000 微米;工作压力可达1.0-1.6Mpa;单台流量:4-4160m/h。可立式、卧式、倒置任意方向任意位置安装,可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。秉承从危险的工作环境中解救出来!专业从事循环水处理设备研发、制造的现代化高新技术企业。自动反冲洗滤水器采用国际水处理行业设备技术,致力于给水系统、循环水系统、污水系统及中水系统设备设计、制造、设备、调试及服务。
二、自动反冲洗滤水器工作原理
        待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀、驱动电机信号,引发下列动作:
        电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。
        设备安装后,由技术人员进行调试,设定过滤时间和清洗转换时间,待处理的水由入水口进入机体,自动反冲洗滤水器开始正常工作,当达到预设清洗时间时,电控器给水力控制阀、驱动电机信号,引发下列动作:
        电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,如此循环进行。
三、自动反冲洗滤水器工作原理(反冲洗式)
        水由进水口进入自动反冲洗滤水器,首先经过粗滤芯组件滤掉较大颗粒的杂质,然后到达细滤网,通过细滤网滤除细小颗粒的杂质后,清水由出水口排出。在过滤过程中,细滤网的内层杂质逐渐堆积,它的内外两侧就形成了一个压差。当这个压差达到预设值时,滤水器将开始自动清洗过程:排污阀打开,主管组件的水力马达室和水力缸释放压力并将水排出;水力马达室及吸污管内的压力大幅下降,由于负压作用,通过吸嘴吸取细滤网内壁的污物,由水力马达流入水力马达室,由排污阀排出,形成一个吸污过程。当水流经自动反冲洗滤水器水力马达时,带动吸污管进行旋转,由水力缸活塞带动吸污管作轴向运动,
自动反冲洗滤水器吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭,增加的水压会使水力缸活塞回到其初始位置,自动反冲洗滤水器开始准备下一个冲洗周期。在清洗过程中,过滤机正常的过滤工作不间断。
四、
自动反冲洗滤水器仪器特点
        ①设计结构简单。
        ②反清洗时间短,流量,压力损失小。
        ③控制系统智能化(PLC、PAC)控制,自动化程度高。
        ④设备可与中央控制系统连接。
        ⑤高精度过滤,出水水质稳定。
        ⑥滤网终身使用,无需更换。
        ⑦使用寿命长。
        ⑧可适用于不同原水水质和用水要求。
        ⑨易损件少,无耗材,运行费用低,操作管理简单。
        ⑩自动反清洗不断流。
五、
自动反冲洗滤水器精度换算
微米 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目数 1500 650 550 400 300 200 150 120 100 80 40 20 10 5
毫米 0.01 0.025 0.03 0.04 0.05 0.08 0.1 0.12 0.15 0.2 0.4 0.8 1.5 3.0
六、自动反冲洗滤水器选择方案
        为了达到zui佳的过滤效果,同时zui大限度地满足用户省水、省电、省人工的要求,请咨询经销商。授权代理商及经销商得到了专家的专业技术培训。他们将凭借其专业知识、丰富的市场经验,以及严谨的科学态度,为您做出zui佳选择。滤水器选型的时候,请考虑以下因素:
        ⑴处理水量;
        ⑵系统的管道压力;
        ⑶用户要求的过滤精度;
        ⑷过滤杂质中悬浮物浓度;
        ⑸过滤介质的有关物理,化学性质;
        ⑹特殊用途自动反冲洗滤水器;
        可以根据用户需求设计,生产各种压力范围的滤水器;经过特殊的工艺生产温度高达95C以上的滤水器,对需要在寒冷条件下工作的滤水器,将采用特殊的过滤控制系统;针对海水腐蚀性强的特点,选用镍,钛合金等特殊材料,并对自动反冲洗滤水器进行特殊的加工处理;可以根据用户具体工况,要求,提供有针对性的解决方案。
七、自动反冲洗滤水器预处理
        水过滤的预处理是指将水中的悬浮物和胶体物等去除或降低至一定程度,达到一般用水要求的工艺称为水的预处理。
水过滤预处理常用的方法主要有以下:
1、沉淀
        利用自然沉淀(如沉砂池),或药剂软化(如加入化学药剂),使水中的泥沙,大颗粒悬浮物暂时硬度生成沉淀物而沉降。
2、过滤
        将被处理的水通过粒状滤料,使水中杂质被滤料截留得到去除,通常通过常用设备(如:自动反冲洗滤水器、全自动滤水器、反冲洗过滤、刷式滤水器)进行处理。
3、混凝澄清。
        利用混凝剂的作用,使水中固体颗粒因相互接触吸附,改变其大小形状和密度,以达到从水中分离出去。
八、自动反冲洗滤水器应用范围
        钢铁:用于原料场、烧结球团厂水处理过滤,高炉、轧机、连铸机等系统冷却水过滤,高压水除磷系统杂质过滤
        汽车:涂装生产线,在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用
        发电厂:用于电厂锅炉高纯水制备的精度预处理部分,发电机冷却水、密封用水的过滤,系13-4统用水量特大时可作为旁滤处理使用
        石油化工:在循环水场做旁滤处理,可单机或多机型并联主处理,代替滤料过滤,减少滤料过滤负荷,可避免大量的冲洗耗水,节约成本
        农业园林及造纸厂:在有喷头、喷嘴系统中,应减少由于杂质所造成的设备堵塞、磨损,因此需要选择高精度、高自动化过滤产品机械、食品或其他:对系统进行自动、精度过滤,用来防止冷却水系统堵塞。
        矿山:过滤井下喷淋水,保证系统工作正常。
        给水及污水处理:用于预处理系统中,提高系统运行效率
        广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。
九、自动反冲洗滤水器制造工艺
        ⑴领先的产品结构功能设计,结构紧凑,独创的滤壳整体成型、加工技术,避免钢制滤壳焊接造成的各种滴漏;
        ⑵高强度球墨铸铁材料防腐性能极佳,延长了产品的使用寿命;
        ⑶专有的滤芯设计制造技术,高精度滤芯永不磨损,压力检验永不变形,出厂精度测试满足用户要求;
        ⑷粗、细滤网均采用不锈钢焊接网,筛板和筛网组成内外双层结构;由于对滤芯采用主动清洗方式,因而增强了其抗干扰能力,清洗彻底,特别适宜较差的水质条件;
十、自动反冲洗滤水器安装要求
        ①自动反冲洗滤水器应尽量安装在系统要保护的地方,入口低压影响使用,因此也应安装在靠近压力源的地方。
        ②自动反冲洗滤水器规格的选用应与安装管路相匹配,当
自动反冲洗滤水器流量不能满足管路要求时,可将两个(或多个)自动反冲洗滤水器并联安装,或做旁滤处理。
        ③安装现场具备三相380V工频交流电(三相四线制) 。排污管不超过5米,避免背压。
        ④选型时注意流经全自动自动反冲洗滤水器的水温不超过其适应温度。
        ⑤
自动反冲洗滤水器应串联安装在管路系统中,为保证在停机检修时系统不间断供水,建议系统中设置旁路,滤水器进出口及旁路均应设置切断用球阀。在有可能发生回流的地方,应在滤水器出口安装止回阀。
        ⑥合理选择安装环境,注意防水、防雨、防潮。
        ⑦直流系统注意过滤精度、预处理、压力事项,间歇系统注意慎用定时控制型。
