锅炉给水取样冷却器

2017/10/25 9:53:46 字体:  浏览 264

        锅炉给水取样冷却器▲炉水取样冷却器▲锅炉取样冷却器▲蒸汽取样冷却器▲取样冷却器▲汽水取样冷却器▲除氧水取样冷却器▲凝结水取样冷却器▲多用取样冷却器▲疏水取样冷却器等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:

            该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

               注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

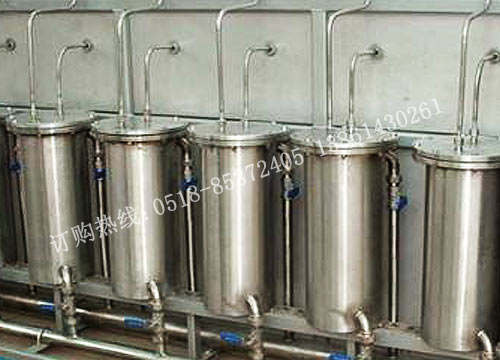

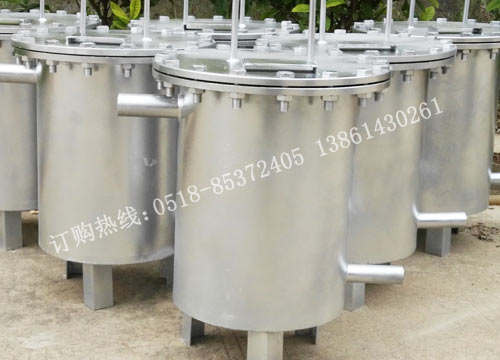

 锅炉给水取样冷却器(锅炉专用不锈钢管)  锅炉给水取样冷却器(电站供热)

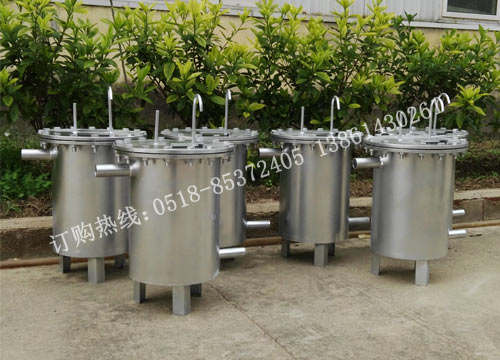

 锅炉给水取样冷却器|多功能取样冷却器  样品集中给合式取样冷却器

Ⅰ、锅炉给水取样冷却器定义:

     锅炉给水取样冷却器用于锅炉房或发电厂内汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,锅炉给水取样冷却器一般要求保证流量500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准.

     锅炉给水取样冷却器的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.

     我公司锅炉给水取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

Ⅱ、锅炉给水取样冷却器规格型号:

规 格 型 号

管内压力 MPa

管内温度

冷却面积 m 2

冷却管

材质

DN150

<5.4

<450

0.25

φ12x2

筒体20#钢
冷却管不锈钢304

或铜管

DN200

0.38

DN250

0.69

DN300

0.92

DN150

<10.0

<540

0.25

φ14x2

DN200

0.38

DN250

0.69

DN300

0.92

Ⅲ、锅炉给水取样冷却器选材及优点:

     ◎ 取样的导管均采用不锈钢管(1Cr18Ni9Ti),不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.

     ◎ 我厂取样冷却器适用于温度较高的液体和气体等介质取样, 出厂前冷却管均经38Mpa的5分钟水压试验,使用安安全可靠。

     ◎ 具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

     ◎ 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组螺旋销售取样冷却器、取样器、冷却器、组合型取样冷却器管内外排列构成。

Ⅴ、锅炉给水取样冷却器种类:

    1、炉水取样冷却器:锅炉水的取样:锅炉水样品一般从汽包的连续排污管中取出,再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处,并尽量地装在引出汽包后的第一个排污阀门之前。

    2、锅炉给水取样冷却器:给水的取样:给水的取样点一般设在给水泵之后,省煤器之前的高压给水管上,应该是在给水管的垂直管路上接一小管,给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。

    3、多样取样冷却器:凝结水的取样:凝结水的取样点一般设在凝结水泵出口处的凝结水管道上,不宜装在凝结水泵入口处,因凝结水泵入口处的压力低于大气压。

    4、取样冷却器:疏水的取样:疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。

    5、蒸汽取样冷却器:将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求,与水的取样相同。

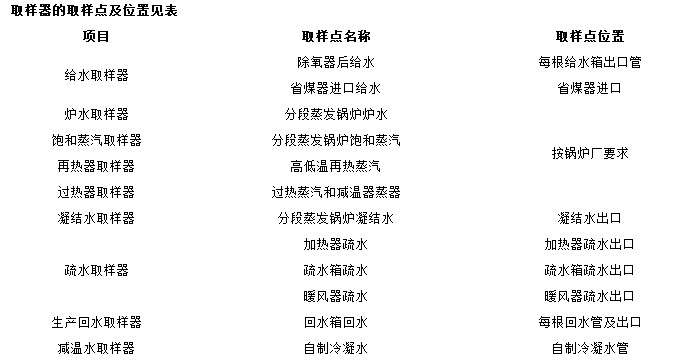

Ⅳ、锅炉给水取样冷却器的取样点及位置见表:


Ⅵ、锅炉给水取样冷却器冷却面积的计算:

     1、如果已知样品流量、冷却水温度及样品的初始条件,则取样冷却器所需冷却面 积可由式(A)求得: A= f x1.0029/3600ΔtmxU (A1) 式中 A——所需冷却面积,m2; f——样品流量,L/h; Δtm——平均温差,℃; U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200。 当样品为过热蒸汽时,对每100℃过热度,应在由式(A1)计算出的冷却面积基 础上增加12.6%。

     2、平均温差可由式(A2)求得: Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2) 式中 Δtm——平均温差,℃; t1——冷却器进口样品温度,℃; t2——冷却器进口样品温度,℃; T1——冷却器进口冷却水温度,℃; T2——冷却器出口冷却水温度,℃。

     3、冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组或两组 以上的多组螺旋管连续排列。

Ⅶ、蒸汽取样冷却器订货说明:

     1、注明是汽取样还是水取样。

     2、冷却管内的工作压力与样品进口温度。

     3、一般选型为DN200和DN250两种型号。

     4、是否需组合式。
