卧式冷油器

2017/10/25 9:51:20 字体:  浏览 121

       卧式冷油器◆卧式冷油器厂家◆立式冷油器◆立式冷油器厂家◆串联卧式冷油器◆并联卧式冷油器等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:

            该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261


              注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

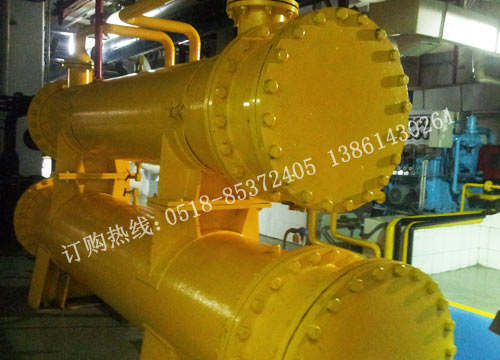

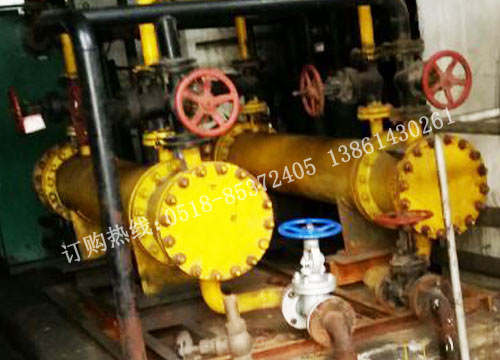

 并联卧式冷油器使用现场  串联卧式冷油器安装现场

 卧式冷油器生产现场  卧式冷油器(内材质:铜管)

      目前,国内生产的冷油器都是一个模式,经过多年来的实践这种冷油机的缺点很多,例如体积大,冷却效果差,密封复杂,维修难。为此,针对此类问题,我宏庆公司科研人员对原有的产品进行的升级改造,其后具有冷却效果好,出口油温度接近水温,结构简单,操作方便,体积小等特点。

      我公司生产的新型冷油器按安装形式分立式和卧式两种;按冷却管形式分为光管式和强化传热管式两种,按冷却管材质分为铜管和不锈钢两种。需根据不同的场合、使用性能等要求进行正确选用。该冷油设备具有结构简单,维修拆卸方便,密封简容可靠(油,水无密封结构),体积小,换热率高等优点。

卧式冷油器定义:

     冷油器根据安装方式的不同,分为立式冷油器和卧式冷油器,立式冷油器具有所需安装面积小、安装方便等特点。卧式冷油器具有压降较小、抗水冲击性强等特点,因此根据不同的场地、空间高度、使用性能等要求正确选用立式或卧式冷油器,能更好地满足发电机组及其它设备的需要。

卧式冷油器结构形式:

     冷油器主要部件有上下水室,壳体管系及充油管路构成,壳体上接有进出水管,进出油管,排水管,排油管,排气管及温度表座,双联式冷油器含有切换阀。冷却水流程一般为双流程,冷油器一般为立式安装形式,也可卧式安装。

卧式冷油器优点:

     为了汽轮机运行时保证透平油冷却有足够的安全愈量,双联式冷油器由两只相同面积的冷油器和三通阀构成,可一只工作,一台备用,如因机组油温高或进水温度高时冷却效果差可同时投用,或运行中需清洗检修冷油器时,可开启备用冷油器,而不需停机。

卧式冷油器串联和并联的优缺点:

     1、冷油器串联运行的优点有:冷却效果好,油温均匀。

   2、冷油器串联运行的缺点:油的压降大,漏油时无法隔离。

   3、冷油器并联运行的优点:油压下降小,隔离方便,可在运行中检修一组。

    4、冷油器并联运行的缺点:冷却效果差,油温不均匀。

卧式冷油器进行技术改造的可行性分析:

     在冷油器底部端盖与冷油器中间桶体法兰结合面之间,增加聚四氟乙烯垫床,保证原来密封面不便的基础上,再增加两个密封面。因为聚四氟乙烯材料的可伸缩性能好于铜床,所以满足依靠法兰螺栓紧力增大密封性能的要求,该措施的实施难度要远远小于其他措施。

卧式冷油器的说明:

     1、热交换量Q(Kcal/h)。发热量大于散热量,相差的热量若用冷却器则可防止油温上升,此称为冷却器的热交换量Q,根据此Q选定冷却器,计算所用记号如表A。Q=(T1-T2)*60*O.85*0.45*WS=(t2-t1)*60*1*1*Wt;

     2、冷却水出口温度t2(度)。相对于冷却水出口温度的冷却水量的比率油: 冷却水=1:0.5~1 (注)此时冷却水的流速(冷却水出入配管内流速)须在0.5~1.5m/s的范围t2=Q/60*WT+t1(度);

     3、平均温度差tm(度)。以作动油与冷却水出口、入口温度差为基准,求对数平均温度差tm;

     4、传热面积A(m平方)A=Q/(tm*K) 。液压管路中的油液,由于其相互间的摩擦及油与管壁之间的摩擦所生成的热,是油温上升,一般而言石油系的液压油限于55度,在此温度以上时,由于粘度减低,增加漏油,阀的性能降低,泵的效率也下降,油的劣化等问题也随之而生,为防止以上缺点,故使用冷却器;

     5、总括传热系数K(Kcal/平方m度.h);

     6、由马达输出功率,算出必要交换热量。发热量E=输出功率W*860。交换必要热量Q=Ex 热交换系数一般机械无热源者取0.4~0.6;塑胶机械、压铸机械等有热源者取0.6~0.8 。
