收球网(胶球清洗装置专用)

2017/10/25 9:55:32 字体:  浏览 217

         收球网♀胶球回收网器♀漏斗式收球网♀冲孔板网式收球网♀胶球清洗专用收球网等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:
      该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

      注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!


 收球网|栅格网板式收球网  漏斗式收球网|自动收球网

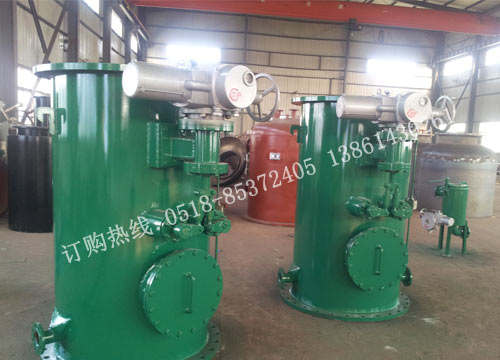

 电动栅格网板式收球网  自动漏斗式收球网(胶球清洗装置专用)


一、收球网概述:
      收球网是胶球清洗装置中主要设备之一,收球网:收球网是胶球清洗系统中的关键设备,它安装在凝汽器循环水的出水管段上,它的作用是把胶球从冷却水中分离出来。我公司设计的漏斗式和冲孔板网式收球网。它克服了栅板的漏球、跑球、切球等缺点,操作方便,收球率高,经济效益好。
      我公司生产的收球网是目前国内更新换代产品,收球网主要分A、B两大系列;A系列为漏斗式胶球网。B系列为冲孔板网式收球网,两大系列收球网是当前国内对冷却管清洗产品。栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置;既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300~DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处。
它具有以下特点:
1、设计结构新颖合理。
      与老式收球网相比,A系列为漏斗式胶球网结构简化了许多,零部件也减少了许多,没有了老式收球网的小网板、下方箱、调节阀关断阀等复杂部件.SF型收球网采用双栅格网板B系列为冲孔板网式收球网分流型结构,增强了网板组件,其结构坚固、经久耐用、自锁可靠.外型尺寸减小,便于现场的布置和安装,该型收球网比老式收球网尺寸缩短了近1/3,所以A型,B型收球网对于现场位置尺寸的要求较小,特别适于老机改造项目。
2、运行可靠及检修方便,操作方便。
      由于设备结构简化,零部件大大减少,降低了设备运行事故发生的可能性,提高了系统运行的可靠性、安全性,确保胶球循环效率高,降低系统附加水阻.同时使运行、维护、检修均得到了很大的改善,且减少了设备的运行费用.栅格网板采用组合式,利用厚板条和加强筋组成框架,形成一个具有一定刚度和强度的骨架,承受水流冲击的负荷,再利用隔圈、穿筋将薄板条固定在框架上,用螺母紧固。使网板装拆容易、方便.在检修时用户可对变形或损坏的板条,很容易地进行校正或更换。
3、胶球回收率高(≥96%)。
      提高了收球网的运行性能,设置独特高效的导流元件,实现结构参数与运行工况的适配,充分考虑了胶球的流动情况,解决了老式收球网积球、卡球等不足之处,提高了收球率,达到了96%以上。
4、二次滤网过滤能力强。
二、收球网使用范围:
      1、A系列漏斗式收球网主要适用于50MW以下发电机组凝汽器冷却水管的清洗装置,同时适用于各种热交换器对冷却管的清洗的使用,提高热交换的经济效益。
      2、B系列冲孔板网式收球网广泛用于50MW以上汽轮机组的凝汽器冷却水管的清洗使用。
三、收球网优点:
      1、我公司生产的A、B两大系列产品克服老收球网的漏球、切球、跑球的缺点。
      2、收球率:投球达到饱和状态下收球率可以达到95%以上。
      3、采用不锈钢冲孔板作为网片,胶球的使用寿命可以延长3—4倍时间。
四、收球网工作原理:
      选用合适的胶球,将胶球从装室手孔处投入装球室内,投球数量为凝汽器冷却水管数的10%左右。先打开收球网的球阀,然后启动胶球泵,再打开装球室上的放气阀,排完装球室内的空气,关闭排气阀,再打开送球管道中间的球阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换,胶球在循环水流的带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下洗刷冷却管内泥沙污物,对冷却管内进行一次抹擦,使冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,在收球网阻拦下,将胶球分离出来,由胶球泵吸出重打入装球室,按此规律往复循环对凝汽器冷却水管进行连续清洗。

五、收球网的型号及技术参数

, ,

型号

工作压力

循环水管径

形式

LSHK-250

0.15Mpa

DN250

漏斗式

LSHK-300

0.15Mpa

DN300

漏斗式

LSHK-350

0.15Mpa

DN350

漏斗式

LSHK-400

0.15Mpa

DN400

漏斗式

LSHK-500

0.15Mpa

DN500

漏斗式

LSHK-600

0.15Mpa

DN600

漏斗式

LSHK-700

0.15Mpa

DN700

漏斗式

LSHK-800

0.15Mpa

DN800

漏斗式

LSHK-900

0.15Mpa

DN900

漏斗式

LSHK-1000

0.15Mpa

DN1000

双栏板式

LSHK-1200

0.15Mpa

DN1200

双栏板式

LSHK-1400

0.15Mpa

DN1400

双栏板式

LSHK-1600

0.15Mpa

DN1600

双栏板式

LSHK-1800

0.15Mpa

DN1800

双栏板式

LSHK-2000

0.15Mpa

DN2000

双栏板式


六、收球网定货须知:
      1、需方提供安装位置尺寸,接管通径根据需要方提供图纸进行设计。
      2、用户有特殊环境,我公司将派人现场勘察另行设计。
