排汽消音器

2017/11/10 14:26:52 字体:  浏览 80

        排汽消音器|排汽消声器|排气消音器|排气消声器|锅炉排汽消声器|锅炉排气消音器|管道排汽消声器|管道排气消音器|真空泵排汽消声器|真空泵排气消音器|柴油机排气消声器等规格型号都有,我们将给你最低的出厂价,大量批发,价格更优惠。

订货提示:
          该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

          注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将最热情的服务态度,欢迎您前来考察!

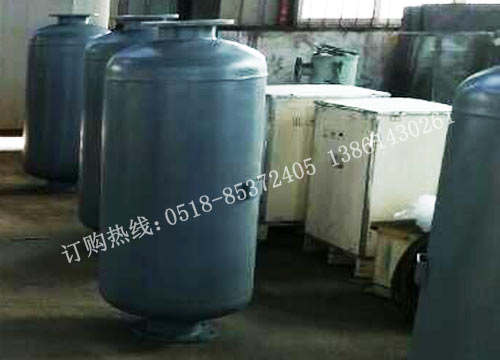

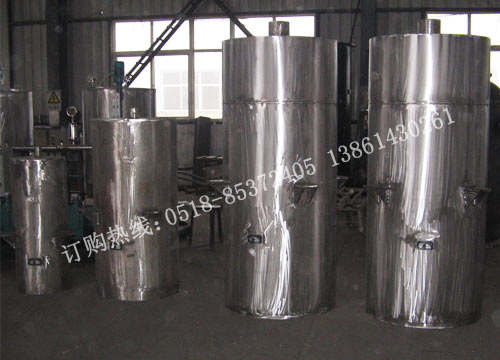

 排汽消音器|排汽消声器  锅炉排汽消音器|锅炉排汽消声器

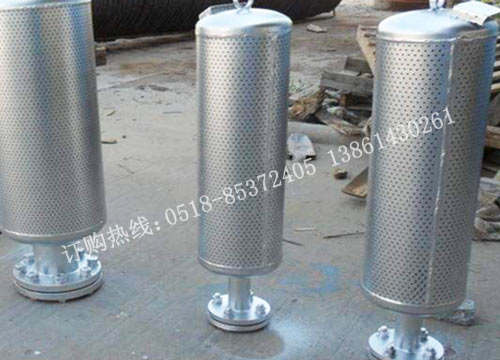

 柴油机排汽消音器|柴油机排汽消声器 排气消音器|排气消声器

◆排汽消音器设备用途及产品特点:
      蒸汽锅炉及有关热力设备的蒸汽排放所发出的噪声,远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值(附录一、二)。为此我公司生产了实用新型蒸汽排汽消音器系列产品,主要使用于发电、化工、冶金、纺织等工业部门中的锅炉、汽轮机等热力设备蒸汽排放的有效消声降音。
      本系列排汽消音器是根据抗、喷、阻复合消声原理研制,具有消声量大、体积小、重量轻及安装方便等优点。根据用途的不同,以下介绍几种常用形式消声降音设备:
1、锅炉点火排汽消音器(TB型)
      为抑制高压汽流排放噪声,当前世界上已具有多种形式的排汽消音器,其原理大多采用多级节流降压,由于其结构复杂、重量大、难以解体检修,因而限制了其应用范围。本新型结构的排汽消音器克服了上述缺点。
      本排汽消音器系综合了最合理的消声原理所设计。高压蒸汽在排汽消音器内经一次控流后进入降压体经大容积扩压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸多原因,使噪声仍然高于标准值。为此,在降压体外设计了一只双层结构的阻声罩,它系根据降压体所发出的剩余噪声的频谱特性所设计,用以有效的吸收剩余噪声。当用户按要求安装后,总消声量可达36~42分贝。
2、蒸汽安全门排汽消音器(TA型)
      众所周知,对于锅炉等热力装置的安全门,其排汽既应避免过大的噪声,更应让汽流顺利排出,为此,以往常见的多级节流及小孔喷注的消声手段即不宜采用,这种限制历来是安全门排汽消音器的设计难点,也是安全门排汽消音器消声效果差的原因。本实用新型用于安全门的排汽消音器同样采用了抗、喷、阻的消声原理,其中以大孔扩容代替了直径较小的控流孔,在结构上更强化了抗、阻消声机理,达到了理想的消声效果。
3、低压蒸汽排汽消音器(TD型)
      各工矿企业使用着大量0.13Mpa及以下的低压锅炉及声源设备。在电站热力系统中有着大量的低压热力装置,如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备的排汽管要求配置结构轻便、安装方便的消声设备。本厂针对不同的消声对象,设计有专用的除氧器系列、背压式汽轮机系列及其他系列产品,可满足用户的要求。
4、锅炉风机排汽消音器(CF型)
      本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。
      上述消声降音设备其效果能满足《工业企业噪声卫生标准》的要求,已在国内获得了广泛采用。
◆系列消声设备参考数据表:
1、锅炉点火排汽排汽消音器(TB系列、过热蒸汽用)

型  号

类 别

外  型  尺  寸

底  座  螺  孔

接 管 规 格

配套

汽轮机型号

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TB-39-35/15()



中压

1556

1356

460

322

20

4

57×3.5

N6

TB-39-65/25(过)

1848

1648

560

392

20

4

76×4

N12

TB-39-100/35()

1818

1618

675

472

20

4

108×4.5

N20

TB-39-130/40()

1890

1690

675

472

20

4

108×4.5

N25

TB-54-35/10()



次高压

1296

1096

460

322

20

4

57×3.5

N6

TB-54-75/25()

1564

1364

560

392

20

4

76×5

N12

TB-100-130/40()

1854

1654

675

472

20

4

108×4.5

N25

TB-100-130/65()



高压

2142

1942

675

472

23

4

108×4.5

N25

TB-100-220/60()

2142

1942

675

472

23

4

133×10

N50

TB-100-220/85()

2466

2266

675

472

23

4

133×10

N50

TB-100-410/100()

2646

2446

675

472

23

4

159×10

N100

TB-140-420/100 670/100()

超高压



2358

2158

675

472

23

4

133×16

N125 N200

TB-140-670/200()

2854

2654

805

565

27

4

233×16

N200

TB-170-1000/200(过)

亚临界

3100

2900

805

565

27

4

133×18

N300

TB-28/510-610/40()

再热器出口

1854

1654

675

472

20

4

133×10

N200

TB-39-555-1000/100(过)

2646

2446

675

472

27

4

168×8

N300

2、锅炉过热器安全门排汽消音器(TA系列、过热蒸汽用)

型  号

类 别

外  型  尺  寸

底  座  螺  孔

接 管 规 格

配套

汽轮机型号

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TA-39-65/15()

中压

1334

1134

380

272

20

4

89×5

N12

TA -54-75/25(过)

次高压

1686

1486

440

314

20

4

108×5

N12

TA -100-130/80()

高压

2610

2360

673

474

23

4

159×5

N25

TA -100-220/85()

2610

2360

673

474

23

4

219×6

N50

TA -100-220/125()

2234

1984

825

79

23

4

273×7

N50

TA-100-410/70()

2076

1876

685

483

23

4

273×7

N100

TA-140-420/100()

超高压

2270

2020

825

579

23

4

273×7

N125

TA-140-670/100()

270

2020

825

579

23

4

219×8

N200

TA-140-670/200()

2455

2205

1160

810

27

4

273×8

N200

TA-170-1000/280()

亚临界

2960

2710

1310

914

23

4

273×14

N300

TA-28/510-670/100()

再热器

出口

2054

1804

785

552

23

4

325×13

N200

TA-39/555-1000/155(过)

2344

2094

935

655

27



325×18

N300

3、锅炉汽包安全门排汽消音器(TA系列、饱和蒸汽用)

型  号

类 别

外  型  尺  寸

底  座  螺  孔

接 管 规 格

配套

汽轮机型号

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TA-39-65/15()

中压

1334

1134

380

272

20

4

89×5

N12

TA -54-75/25()

次高压

1686

1486

440

314

20

4

108×, 5

,

N12

TA -100-130/80()

高压

2510

2260

673

474

23

4

159×5

N25

TA -100-220/85()

2510

2260

376

474

23

4

219×5

N50

TA -100-220/125()

2084

1834

825

579

23

4

273×7

N50

TA-100-410/70()

1976

1776

685

483

23

4

273×7

N100

TA-140-420/100()

超高压

2120

1870

825

579

23

4

273×7

N125

TA-140-670/100()

2120

1870

825

579

23

4

219×6

N200

TA-140-670/200()

2305

2055

1160

810

27

4

273×7

N200

TA-170-1000/280()

亚临界

2810

2560

131

914

27

4

273×7

N300

TA-32/336-670/200()

再热器

出口

2160

1910

985

690

27

4

426×7

N200

TA-39/336-1000/200()

2264

2014

955

655

27



325×7

N300

4、背压式汽轮机排汽消音器(TDb系列)

型  号

外  型  尺  寸

底  座  螺  孔

接 管 规 格

用   途

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TDb-5-20

1600

1400

706

479

20

4

325×6

背压、手动及安全门排汽

TDb-5-50

2200

   2000

757

532

23

4

377×6

TDb-10-20

1650

1450

706

479

20

4

325×7



抽汽、手动及安全门排汽

TDb-10-50

2300

2100

806

566

23

4

426×8

TDb-14-20

1700

1500

706

479

20

4

325×7

TDb-14-50

   2400

2200

806

566

23

4

426×8

说明: 1、表1、表2、表3、表4产品外型例图均参见图1;
      2、当用户排汽接管规格与表不符时,外型尺寸将与表有所变化;
      3、热力设备之蒸汽排放对象种类繁多,本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的排汽消音器。
5、高压除氧器排汽排汽消音器(TDY系列)

型  号

外  型  尺  寸

底  座  螺  孔

接 管 规 格

用   途

总 长

外壳高度

壳体外径

孔 距

孔 径

孔 数

L

L1

D

b

d1

n

do×δ

TDb-5-20

1600

1400

706

479

20

4

325×6

背压、手动及安全门排汽

TDb-5-50

2200

   2000

757

532

23

4

377×6

TDb-10-20

1650

1450

706

479

20

4

325×7



抽汽、手动及安全门排汽

TDb-10-50

2300

2100

806

566

23

4

426×8

TDb-14-20

1700

1500

706

479

20

4

325×7

TDb-14-50

   2400

2200

806

566

23

4

426×8

6、风机消音器参考数据

序号

型号

风机铭牌(风量)

公称尺寸(m)

参考重量(kg)

电站锅炉应用举例(供订货参考)

1

CF--5

4~6万m3/h

B

H

1750

N6型汽轮机、35T/H锅炉送风机进风

2

CF--7

6~7

1.2

1.6

2400

N12型汽轮机、60T/H锅炉送风机进风

3

CF--10

8~12

1.2

2.4

2950

N25型汽轮机、120T/H锅炉送风机进风

4

CF--13

11~15
