一、真空稳压装置概述:

真空稳压装置(也叫自动稳压器(一种自密封射水抽气器),它是以真空升级原理设计的,其真空系统作为真空负压储存的成套真空稳压设备。对于频繁使用真空源而所需抽气的系统,该系统比直接使用真空泵大大节约了能源,有效提高了真空极限和稳定性,并延长了罗旋喷射器的使用寿命。

该系统广泛应用于化工、医药行业的真空站、余热发电行业的凝汽器的真空、轻工行业的装罐系统、汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRHV-EPC)的等真空源,余热发电行业的锅炉给水除氧。

二、真空稳压装置设备组成:

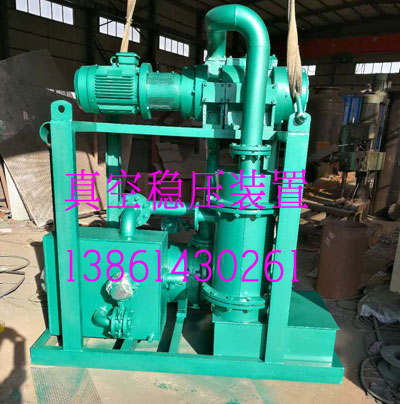

真空稳压装置主要由罗旋喷射器、二级增压器、换热器、止回阀、空变送器、软连接、冷却水箱、电磁阀、补水阀、排污阀、PLC控制箱等组成。

罗旋喷射器,喷射水抽吸真空。

二级增压器,喷射水抽吸真空达统-0.08时开启二级增压器,真空系统可以快速到达极限点,二级增压器是真空要求比较高的情况下,有效提高点定真空极限。

换热器,罗旋喷射器长时间抽吸不凝结汽体,罗旋喷射器体温高影响极限真空,在二增压器的抽吸口上加装换热器,使不凝结汽体冷却成水,保证真空系统的稳定性。

止回阀,在抽气管道上加装与管道匹配的止回阀,便利于系统管理和维修。

真空变送器,依靠真空变送器控制真空的真空调整运行,并在空气入口上加装一只手动阀。

软连接,真空管道系统配带软接头,防业真空系统运行振动。

二级增压抽吸器是真空要求比较高的情况下,有效提高真空极限。

PLC控制箱便于真空系统实现自动化控制。

真空稳压装置工作原理:

1真空稳压装置/自动稳压器(一种自密封射水抽器)抽真空时,首先启动罗旋喷射器,将旋钮旋至手动,启动罗旋喷射器工作,当真空度达到《-0.08MPa)值时,再启动二级增压器,此时真空系统真空值力极限值,该系统设置为正常运行,电极点真空表对应的真空度为运行真空。

2、性能和优点:

真空稳压装置/自动稳压器 (一种自密封射水抽气器) 启动后,全部运行过程由PLC实现全自动控制。其工作过程中,真空系统内各处的真空度始终维持在设定值内,其调整范围可根据用户要求进行调整。若出现真空度低于下设定值时,报警器将发出警告,保证设备正常运行。该装置系统可实现自动控制,在停电或罗旋喷射器故障时可自动封闭真空系统。自动稳压器(一种自密封射水抽气器)的订货,根据用户的冷却面积设计,结构简单,抽真空面积大,真空度高,维修简单方便。

四、真空稳压装置节能经济效益分析

1

1、以(N12MW机组-换热面积1000平方) 老式单通道射水抽气器为例:射水抽气器抽吸压力下(0.004Mpa时),抽气量≥10.0Kg/h

2、射水水泵所配电机功率37KW,按年发电350天计算:

     37KW×24 H×350=310800KW/H

电价按0.5/度,年用电费:310800KW/H×0.5/=15.54万元

3、凝汽器真空自动节能器所配电机  15KW,按年发电350天计算:

   15KW×24 H×350=126000KW/H

电价按0.5/度,年用电费:126000KW/H×0.5/=6.3万元

年节省电费15.54万元-6.3万元=9.24万元。

2

1、以(N6MW机组-换热面积560平方---800平方)老式单道射水抽气器为例:射水抽气器抽吸压力下(0.004Mpa时),抽气量≥8.0Kg/h

2、水泵所配电机30KW,按年发电350天计算:

   30KW×24 H×350=252000KW/H

电价按0.5/度,年用电费:252000KW/H×0.5/=12.6万元

3、凝汽器真空自动节能器所配电机  11KW(换热面积800平方),按年发电350天计算:

   11KW×24 H×350=92400KW/H

电价按0.5/度,年用电费:92400KW/H×0.5/=4.62万元

年节省电费12.6万元-4.62万元=7.98万元。

3

1、以(N6MW机组-换热面积560平方)老式单道射水抽气器为例:射水抽气器抽吸压力下(0.004Mpa时),抽气量≥10.0Kg/h

2、水泵所配电机30KW,按年发电350天计算:

   30KW×24 H×350=252000KW/H

电价按0.5/度,年用电费:252000KW/H×0.5/=12.6万元

3、凝汽器真空自动节能器所配电机 7.5KW,按年发电350天计算:

    7.5KW×24 H×350=63000KW/H

电价按0.5/度,年用电费:63000KW/H×0.5/=3.15万元

五、真空稳压装置节水技术分析

1、真空稳压装置/自动稳压器(一种自密封射水抽气器)节水非常明显,有效降低水资源浪费、节约大量冷却水。射水抽气器夏季水箱补水很大,这些水基本都被排放浪费掉了,自动稳压器(一种自密封射水抽气器)为闭路循环,因此对于水资源排放很小。

2真空稳压装置/自动稳压器的冷却水系统相对于射水抽器的补水系统,具有独特的优势。射水抽气器在夏季循环水温升高时,凝汽器真空度降低,因此射水抽气器用水量是自动稳压器(一种自密封射水抽气器)用水重的十倍,所以为满足凝汽器的运行工况,必须选择自动稳压器(一种自密封射木抽气器),解决冷却水温升高的问题。

3、真空稳压装置/自动稳压器(一种自密封射水抽气器) 整套在一个共同底座上,结构简单、易损件少、集中控制,占地面形小,日常运行无需维护。

六、真空稳压装置订货须知:

1、厂家家提供抽吸面积;

2、说明真空极限要求;

3、提供空气吸入口直径;

4、提供空气吸管道的长度;

5、提供现场安装尺寸。
