全自动旋转反冲洗强排污二次滤网

2017/11/8 9:39:32 字体:  浏览 156

        全自动旋转反冲洗强排污二次滤网♂二次滤网♂循环水二次滤网♂电动二次滤网♂手动二次滤网♂全自动二次滤网♂全自动反冲洗二次滤网♂电动旋转反冲洗二次滤网♂全自动反冲洗强排污二次滤网♂旋转反冲洗强排污二次滤网等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:
      该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

      注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

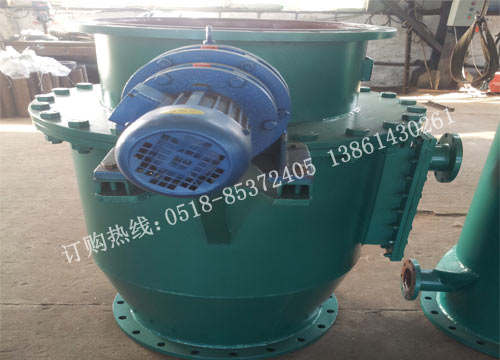

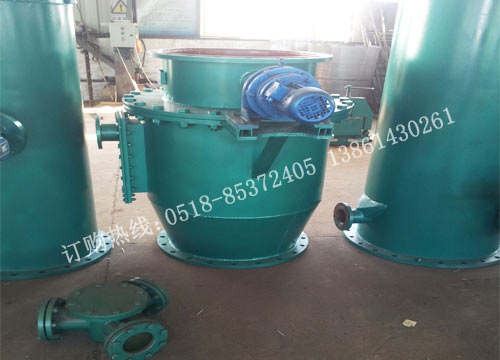

 全自动旋转反冲洗强排污二次滤网 胶球清洗装置专用电动二次滤网

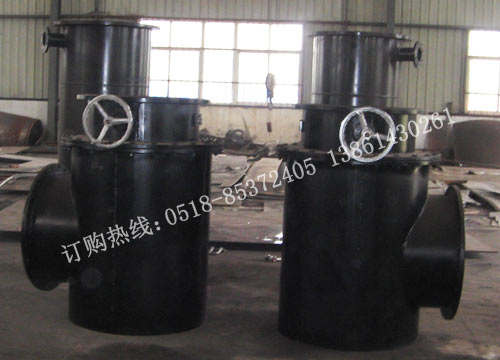

 全自动反冲洗二次滤网|二次滤网  手动二次滤网|二次滤网生产现场

【一】全自动旋转反冲洗强排污二次滤网概述:
       全自动旋转反冲洗强排污二次滤网全自动反冲洗二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态,保证胶球正常投运,是提高胶球回收率不可缺少的装置。而我国环境污染较为严重,江河、湖泊等水质污染尤为突出。因此目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网,已经显示出它的排污不足之处。我公司是生产电力辅机设备定点厂,通过多年不断征求广大用户意见和对二次滤网排污系统的反复试制,围绕塑料薄膜污染不断对排污系统改进,保留老产品部分结构,增加了电动装置,增加强排污装置,使二次滤网结构和使用性能更加完善,并广泛应用于6MW至1000MW火力发电机组冷却水开式循环系统中,受到广大新老客户的一致好评。
【二】全自动旋转反冲洗强排污二次滤网产品特点:
       目前各电厂、电站凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网,通过这么多年来运行实践证明,主要存在以下几点问题:
1、固定式的特点:
       网芯固定不能旋转,清理污物效果差,网孔及易堵塞,清理要等待停机。
2、旋转式特点:
       网芯旋转、清洗时靠负压反冲,该滤网清污能力较固定式强,但是当洪峰季节货水污较严重时,以及水中含塑料薄膜,丁螺污染。塑料薄膜、丁螺粘俯力较强清洗效果较差,如遇排污室刮板磨损严重时,清污效果更差,主要是其结构存在以下缺点:
       (1)传动控制系统较为复杂,一般由控制电磁阀、油泵、油箱、油缸、油
马达、、油路控制箱等组成,运行之中最容易发生漏油、控制失灵现象。
       (2)维修、检修工作量大。
       针对上述循环二次滤网存在的缺点,宏庆公司通过调查研究和反复试制,成功设计成电动旋转反冲洗二次滤网,是目前国内排污性能的电动旋转反冲洗二次滤网,它具有以下优点:
        ① 消除了老式二次滤网存在的传动系统复杂易产生故障的缺点,运行安全可靠,检修维护方便。
        ② 根据塑料薄膜污染严重的情况下,增加了强排污装置、杂物导引器,克服了其它二次滤网装置对塑料薄膜、丁螺无法清理的现象。
        ③ 排污系统,为了防止排污二次污染,系统增加杂物收杂器,有效克服排污二次污染。

【三】全自动旋转反冲洗强排污二次滤网结构形式:
       全自动旋转反冲式二次滤网结构形式如附图,它主要由:⑴PLC自动控制系统,⑵壳体⑶不锈钢网芯⑷传动机构⑸减速机⑹强排污装置⑺杂物导引器⑻差压开并等部件组成。
       设备安装形式:1、水平安装(卧式) ;2立式安装(下进上出) ;角式安装(90℃角结构形式) 。
【四】全自动旋转反冲洗强排污二次滤网工作原理:
       经过拦污栅和一次滤网过滤的循环水中仍含有悬浮物和塑料薄膜、丁螺等杂质,经过循环水泵进入二次滤网再次过滤,当水中悬浮物、冷却塔填料、塑料薄膜等杂质在滤网表面附到一定数量时,滤网的通流面积减少,循环水压力增大,差压值达到设计值时,差压开关将信号传送给PLC模块,PLC指令打开电动排污阀,同时启动全自动旋转反冲式二次滤网的的传动机构,所有悬浮杂物经强排污反冲洗装置被反冲通过排污口排入收杂器。当循环水压力恢复设计值时,差压信号传送给PLC模块,PLC指令停止全自动反冲式二次滤网的传动机构,关闭电动排污阀门。
       现在的循环水二次滤网普遍被塑料薄膜、丁螺困绕,我公司针对塑料薄膜、丁螺困,增加强排污系统及杂物导引器。克服丁螺叮吸差压信号口,导至无法有效实现压差排污,从而出现故障。我公司全自动旋转反冲式二次滤网,自动控制系设计配套时间性保护装置(定时排污),自动排污时间可以循环水的实际工况设置0至999小时排污一次,排污时间一般设置为2至5分钟(根据实际情况设计)。系统设计还可以实现现场手功动控制。全自动旋转反冲洗二次滤网技术成熟,运行安全可靠,无需人员值守,维俢量小,适用性强。也可以根据用户具体情况免费设计。

【五】全自动旋转反冲洗强排污二次滤网规格型号(参见附表):

规格型号

通径DN

壳体直径

二次滤网高度H

排污管径(mm)

附注说明

XEW—250

250mm

262mm

1200mm

ф108×4.5

①网孔直径4-8mm,水阻≤400mmH2O柱。

② 安装位置根据用户要求。

③ 结构外型尺寸保证通流量前提下,按用户要求设计。

④ 网芯转动速度按用户要求设计。一般控制在8转/分钟以下。

XEW—300

300mm

312mm

1250mm

XEW—400

400mm

412mm

1300mm

XEW—500

500mm

812mm

1400mm

XEW—600

600mm

912mm

1450mm

XEW—700

700mm

1012mm

1550mm

ф159×6

XEW—800

800mm

1112mm

1600mm

XEW—900

900mm

1212mm

1750mm

XEW—1000

1000mm

1312mm

1800mm

ф219×6

XEW—1200

1200mm

1516mm

1900mm

XEW—1400

1400mm

1716mm

2000mm

XEW—1600

1600mm

2020mm

2800mm

ф273×8

XEW—1800

1800mm

2424mm

3400mm

XEW—2000

2000mm

2524mm

3700mm

XEW—2200

2200mm

2724mm

4300mm

XEW—2400

2400mm

2924mm

4300mm

【六】全自动旋转反冲洗强排污二次滤网安装及注意事项:
       Ⅰ、全自动旋转反冲洗二次滤网可卧式或立式安装在凝汽器循环水进口管上,也可安装在循环水泵出口,其效果相同。还可以根据用户的不同情况另行设计。
       Ⅱ、全自动旋转反冲式二次滤网进水扩容段的直径应大于循环水管道直径。
       Ⅲ、安装尺寸可根据用户的现场情况确定。
       Ⅳ、全自动旋转反冲式二次滤网与凝汽器循环水管连接方式采用法兰连接,并在全自动旋转反冲式二次滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
       Ⅴ、安装后,须清除全自动旋转反冲式二次滤网前循环水管中的一切杂物,投运前,并作运行试验。
【七】全自动旋转反冲洗强排污二次滤网定货须知:
       1、需方提供安装方案(立式安装、卧式安装、垂直90度安装)、接管通径根据需要方提供安装尺寸或原二次滤网图纸进行设计。
       2、用户有特殊环境,我公司将派人现场勘察免费设计。
