两级喷射式真空除氧器

2017/11/7 15:37:11 字体:  浏览 88

        两级喷射式真空除氧器无头除氧器真空除氧器◇两极真空除氧器◇老式喷淋式除氧器改造→→喷雾填料式除氧器改造→→旋膜式除氧器等规格型号都有,我们将给你低的出厂价,大量批发,价格更优惠。

订货提示:

            该产品属于非标产品,规格品种多,需要根据客户提供的参数或要求定制,您可将产品的技术参数传真0518-85372403或发邮件809827864@qq.com咨询电话:0518-85372405 联系人:孙经理 13861430261

               注意:我公司是实体生产厂家,具有真实的生产车间、厂房等设备,我们将热情的服务态度,欢迎您前来考察!

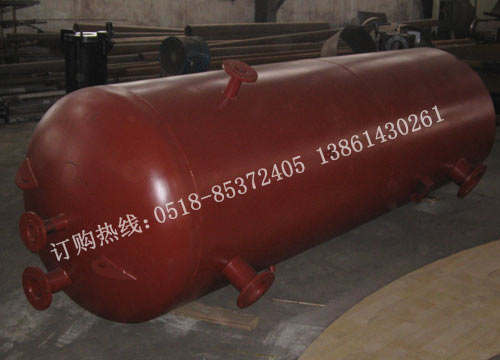

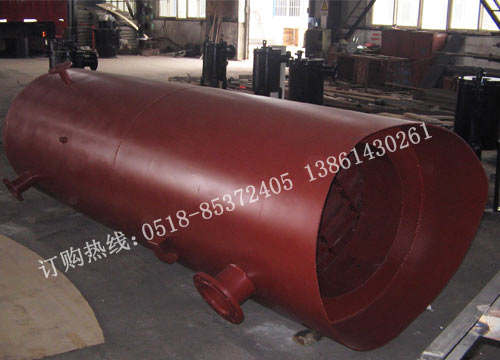

 两级喷射式真空除氧器(简称无头除氧器)  两级喷射式真空除氧器(PLC全自动控制箱)

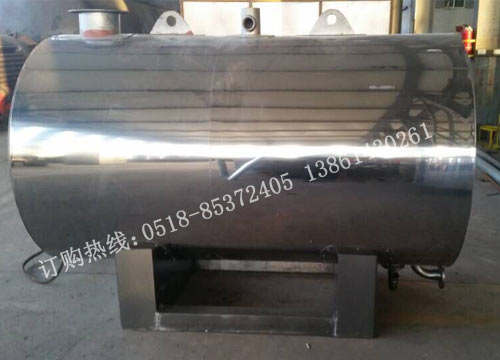

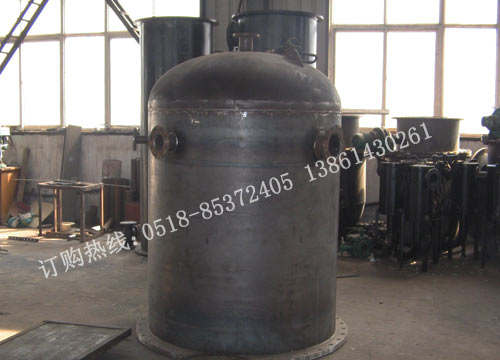

 两级喷射真空除氧器(不锈钢材质)  两级喷射真空除氧器(工作噪声低)

【一】两级喷射式真空除氧器概述:

     在锅炉给水处理工艺过程中,除氧是一个非常关键的环节。氧是给水系统和锅炉的主要腐蚀性物质,给水中的氧应当迅速得到清除,否则它会腐蚀锅炉的给水系统和部件,腐蚀产生氧化铁会进入锅内,沉积或附着在锅炉管壁和受热面上,形成难溶解道至传热不良的铁垢,而且腐蚀会造成管道内壁出现点坑,阻力系数增大。管道腐蚀严重时,甚至会发生管道爆炸事故。国家规定蒸发量大于等于2吨每小时的蒸汽锅炉和水温大于等于95℃的热水锅炉都必需除氧。多年来众多锅炉给水处理专家,针对常温水除氧一直都在探求既高效又经济的除氧方法,而真空除氧法就是好的一种(常温水)。

【二】两级喷射式真空除氧器工作原理:

     两级喷射式真空除氧器的工作原理是应用亨利定律和道尔顿定律,根据亨利定律可知,在封闭容器中,任何气体同时存在于水面上 ,则气体的溶解度与其自己的分压力成正比 ,而且气体的溶解度仅与其本身的分压力有关。在一定压力下,随着水温升高,水蒸汽的分压力增大,而空气和氧气的分压力越来越小。在100℃时,氧气的分压力降低到零,水中的溶解氧也降低到标准化。当水面上压力小于大气压力时,被除水温度随之增高,水面空间氧气分子被析出 ,或转变成其它气体,当氧的分压力为零时,水中氧气就得到充分逸出,达到除氧的效果。

     两级真空除氧器是我公司根据油田热采专门设计的,因为油田热采,锅炉给水低于30℃运行状况多,冬季都在0℃左右,给真空除氧器常规除氧带来一定难度。这种除氧方法水温一般在 30℃~ 60℃温度下进行。可实现水面低温状态下除氧 (在 60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉,均可配用真空除氧器,可以获得满意的除氧效果。针对热力除氧技术来说:它的加热条件要求很低 ,锅炉房自耗汽量减少 ,并且真空除氧器可低位布置 ,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更简便合理。可低位布置,但对喷射泵、加压泵等关键设备的运行管理要求常规。

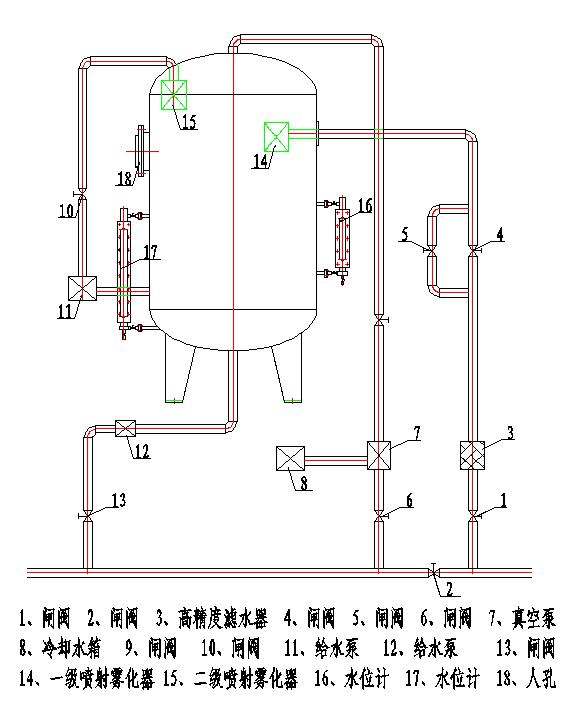

     (两级喷射式真空除氧器原理示意图如下)

【三】两级喷射式真空除氧器型号参数

   型号表示方法

 WT-ZCY—50T/H

 |  |     |-----处理水量50T/H

 |  |----------真空除氧器

 |----------无头


【四】两级喷射式真空除氧器型号参数:



ZCY-4

ZCY-6

ZCY-10

ZCY-20

ZCY-35

ZCY-50

ZCY-100

额定出力T/H

4

6

10

20

35

50

100

工作真空度Kpa

18.621.3

18.621.3

18.621.3

5.380

5.380

5.380

5.380

饱和水温度℃

62.5

62.557.5

62.557.5

42.537.5

42.537.5

42.537.5

42.537.5

进水压力MPa

0.2

0.2

0.2

0.2

0.2

0.2

0.2

出水含氧量ug/l

0.050.1

0.050.1

0.050.1

0.050.1

0.050.1

0.050.1

0.050.1

真空缸直径mm

Φ800

Φ900

Φ1000

Φ1400

Φ1600

Φ1800

Φ2000

成积箱直径mm

Φ400

Φ400

Φ500

Φ500

Φ600

Φ700

Φ700

设备重量kg

1150

1210

1500

~1800

~2400

~3200

~4700

【五】两级喷射式真空除氧器设备组成:

     两级喷射式真空除氧器(简称无头除氧器)、由一级高喷射装置、二级喷射装置, 增压泵组, 真空泵组,减温水箱,流量计,汽动阀,高精度滤水器,多位闸阀,PLC全自动控制箱等组成。

     两级喷射真空除氧器内装设有一级喷射装置,使用时先启动真空泵组,真空缸的压力达到-0.09Mpa时,打开汽动阀门,给水泵将软化水送入高精度滤水,再进入一级喷射器增压,形成高效率雾化裙,在高真空下运行,除去给水中百分之九的氧。粗除氧水落入成积箱后,一级给水泵将粗除水送入二级喷射器内。经二级喷射器 增压喷出,形成雾化裙,粗除氧的水在同等真空下,又将温度提高一层,经二级除氧的水落在真空缸下部,当水位计克度达到400mm时,启动锅炉给水泵将二次除氧的水抽出经流量计送给锅炉。

     两级喷射真空除氧器设计合理,运行稳定,使用场合广,适用性能强,结构紧凑,占地面积小,耗功极低,可利用PLC自动控制,工作噪声低,没有振动,安装布置简单。
