2018年连云港科技计划项目培训会的招开 我公司研讨胶球清洗装置技术

     2018年科技研讨会上我公司的胶球清洗装置中宏庆公司的产品，一种不断创新，改造技术的新型凝汽器胶球清洗装置。我公司被邀请参加该会议，分享胶球清洗装置技术，也表明我公司是该电力辅机节能环保行业具有重要的地位。
★胶球清洗装置用途：
     胶球清洗装置可在机组不减负荷的情况下清洗凝汽器冷却管。提高凝汽器的传热效果，防止汽轮机热效率应背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。
★胶球清洗装置系统组成：

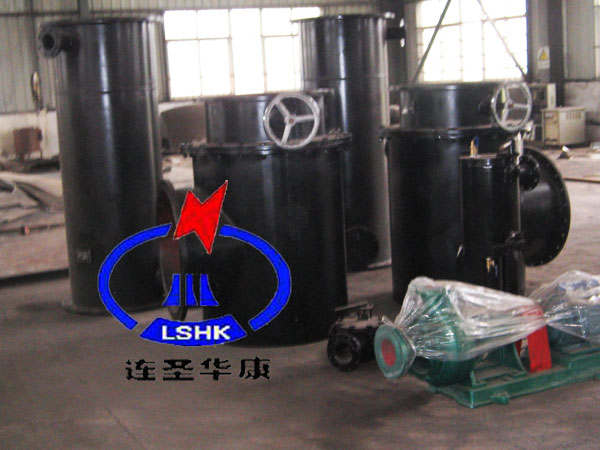

     该装置由收球网、二次滤网、装球室、胶球输送泵和电气控制柜等部件组成。对大机组通常采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系统及凝汽器两侧共用装球室、胶球输送泵各一台，收球网、二次滤网、分汇器等，每次各一台。
★胶球清洗装置工作原理：
     运用适合的海绵胶球，球的湿态直径比冷却管内径略大一点（约1-2mm）。且湿态比重与水相近，将海绵胶球从装球室手孔处放入装球室内，数量为凝汽器进水室冷却管数的7％-13％。然后启动胶球泵，打开气筒中的控制阀门，在胶球泵的作用下，胶球就在比循环水进口压力略高一些的水流带动下，送入循环进水管，随着循环水的流动，胶球进入凝汽器水室。因胶球是一个多维微孔柔软的弹性体，循环水进出口压力差的作用下，被挤压通过冷却管，对冷却管内径进行一次擦洗，使管内壁污垢，随水流带出胶球通过凝汽器管后于循环水一起进入收球网，在收球网板的阻挡下，把胶球分离出来，随后被胶球输送泵抽出，在进装球室。如此循环，胶球连续自动擦洗凝汽器冷却管内壁使之保持清洁。
★各组成设备介绍
◎收球网
     收球网是凝汽器胶球清洗装置中回收胶球的关键设备，安装在凝汽器循环水的出水管路中，从凝汽器出来的循环水和胶球经过收球网后，循环水自收球网板流出，而胶球被收球网收回，并由胶球引出管流进胶球输送泵送入装球室，供再循环使用。宏庆公司设计的第二代收球网，采用了最新结构及国外先进技术设计。
     SQ型收球网是一种最新型收球装置，适合DN900以上管路使用，具有以下特点：
     1、改变收球网的结构形式，收球时，网片呈现“V”型,杂草、杂物及胶球集中于网片底部，有效地克服了跑球、卡球现象。不收球时，网骗呈“A”型,可以对网片进行反冲洗。
     2、采用强制性回收胶球机构，把胶球及杂物直接送到胶球泵入口处。
     3、去除了关断阀、调节阀等活动不见，使其结构简单，操作方便且体积也比原来的收球网缩小了1/3。
     4、由于采用乐强制回收，所以对胶球泵出力要求不高，且不受流速、数量大小的影响，胶球回收率可达95%以上。
◎装球室
     装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。它由外壳、漏斗、切换阀等组成，并配有观测窗、放汽放水阀门等。
◎胶球输送泵
     胶球输送泵是一种无障碍离心泵，是凝汽器胶球清洗装置中胶球循环输送的动力设备。在输送胶球的过程中不会产生堵塞和切损胶球现象。除适用于输送胶球以外，还可适用于输送含磨耗性小的固态物质混合液。
◎分汇器
     分汇器是一个三通（管）阀了。通过其中导向板的切换可使胶球进入需要清洗的凝汽器一侧。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。
