纤维转盘滤池滤布过滤器产品结构及主要特点介绍?

2021/6/24 11:04:40 字体:  浏览 163

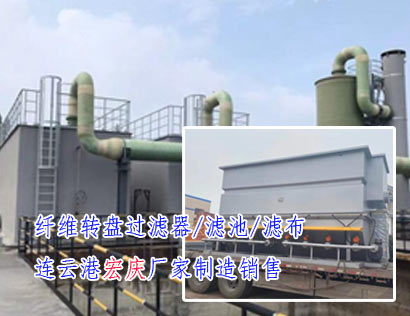

纤维转盘滤池滤布过滤器产品结构及主要特点介绍?

     纤维转盘滤池滤布过滤器的结构主要由①箱体②滤盘③反洗机构④排泥机构⑤中心管⑥驱动机构⑦电气控制⑧泵、阀机构组成。
     ①箱体:碳钢焊接,内部用防腐涂料,外部用环氧富锌防腐漆处理,箱体结构紧凑,重量轻 ,占地面积小。副箱可调节水位落差的大小。
     ②滤盘:每个滤盘由6个独立的分片组成,上面覆盖以滤布及衬底。滤毛的深度储存俘获的粒子,减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2(53.8平方英尺)的有效浸没过滤面积,且容易从装置上取出。
     ③反洗机构 :由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。
     ④排泥机构 :由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。
     ⑤中心管:中水经处理后通过中空管流入副箱,中空管既可输送中水又可带动滤盘旋转。
     ⑥驱动机构:由减速机、链轮、链条等组成,用来带动中心管和滤盘转动。
     ⑦电气系统:由电控箱、PLC、触摸屏、液位监测等电控元件组成,用于控制反洗、排泥过程,使其运行自动化,并可调整反洗间隔时间、排泥间隔时间。
     ⑧泵、阀机构:由离心泵、管道、电动球阀组成,用于反洗和排泥。
纤维转盘滤池滤布过滤器主要特点:
     1)超低运行费用,纤维转盘过滤器(滤池滤布)过滤环节所需电耗为不足0.002元/吨水,另外纤维转盘过滤器为无须人工值守的全自动运行状态,因而人工管理成本可以忽略不计。
     2)占地面积小,由于纤维转盘过滤器的滤材为方形模块式滤片,且为纵向叠加排列,而且单位水量所需滤布过滤面积可以相对节省,这是当前类似过滤设备无法达较小占地面积。
     3)维修更换方便,纤维转盘过滤器任何组件的维修与更换都无须停产排水即可实现在线维修与更换,先过滤时是无动力状态,全靠重力流液位差来实现过滤,因而无任何机械运行所产生的机械故障问题;其反冲洗是周期性的,且每个周期都相隔数小时,反冲洗时存在机械运行的组件为电液推杆及反冲洗泵,而这两项组件均在水面以外,可直接实施维修与更换工作;第三,滤片为垂直插片式,这种结构设计是为了方便不排水检修更换而设计的,因为它在任何时候都便于人工从设备中抽取或插装,而且仅需几分钟即可完成。
     4)反冲洗耗水量小,纤维转盘过滤器反冲洗是周期性的,每个周期只需数分钟即可完成,而且相邻反冲洗周期的时间间隔在数小时,更重要的是其反冲洗为内源反洗,即无须外加水源进行冲洗,因此其反洗水量是相当少的,正常运行时,每天反冲洗的耗水量一般仅占日处理水量的1-3%。
     5)操作简便、无需人工值守,纤维转盘过滤器(滤池滤布)是自带全自动控制系统的,其过滤与反冲洗过程无须人工值守。
